NH00-HR3P-LLA, 1W150-5S, auf SKL LLA657
EAN
4049857181131
Marke
Hager
VPE
1 Stück
Preisgruppe
H630
Passende Tools
Preis
580,60 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennschalter mit Sicherungen und Zubehör 7 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LLA657
Produktbild LLA657
-

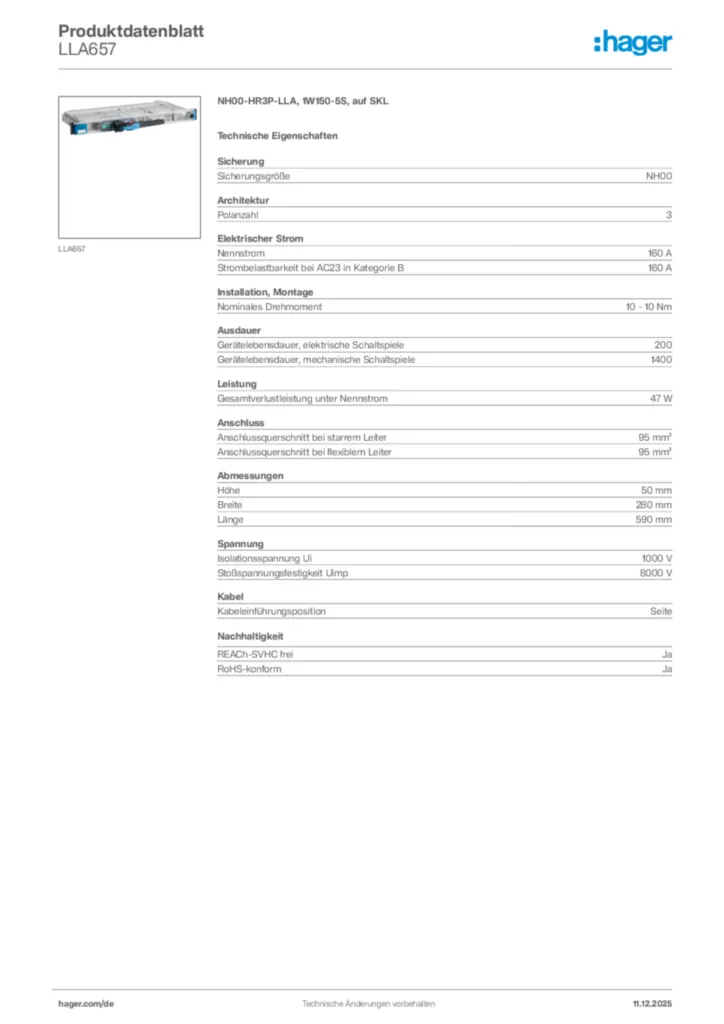

Produktdatenblatt
Hager Produktdatenblatt LLA657
NH00-HR3P-LLA, 1W150-5S, auf SKL
PDF68.66 KB -
Montageanleitung
Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2.25 MB -
Sicherheitsdatenblatt
Herstellererklärung LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296.17 KB
Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
URL296.17 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LLG701NH2-HR3P-LLG, 3W400-5S, 1S+1Ö, elektr. Sicherungsüberwachung auf SKLPreis2.441,80 MDL/ Stück * -
2
LLD692NH1-HR3P-LLD, 3W250-5S, auf SKLPreis1.172,70 MDL/ Stück * -
3
LLD657NH1-HR3P-LLD, 1W250-5S, auf SKLPreis1.007,70 MDL/ Stück * -
4
LLK001NH3-NR3P-LLK, Standardausführung ohne GerätezubehörPreis1.364,30 MDL/ Stück * -
5
LLA001NH00-NR3P-LLA, Standardausführung ohne GerätezubehörPreis456,90 MDL/ Stück *
Ausschreibungstext
NH00-HR3P-LLA, 1W150-5S, auf SKL
Lasttrennschalter mit Sicherung in Leistenbauform nach DIN EN 60947-3 für Waagrecht- oder Senkrechteinbau, mit bedienerunabhängiger Kraftspeicherbetätigung mittels Sprungschaltwerk und Drehhebel-Handantrieb, mit Doppelunterbrechung (Trennung vor und nach den NH-Sicherungen), mit Leistenführungen zum gefahrlosen Kontaktieren unter Spannung auf das Feldverteilschienensystem mit Sammelschienenmitten-abstand 185mm, mit 3 Einschubkontakten steckbar zur Feldverteilschiene, mit Stellungsanzeige frontseitig, abschließbar durch das Anbringen von Vorhängeschlössern in Aus- und Einstellung, Deckelverriegelung mit 3mm Doppelbart-Verschluss, Deckel plombierbar. Zusätzlich mit eingebautem Wandler 250/5 A mit Schließer auf externer Steckerleiste.
Sicherungsgröße: NH00
Polanzahl: 3
Nennstrom: 160 A
Strombelastbarkeit bei AC23 in Kategorie B: 160 A
Nominales Drehmoment: 10 - 10 Nm
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gesamtverlustleistung unter Nennstrom: 47 W
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Höhe: 50 mm
Breite: 280 mm
Länge: 590 mm
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 8000 V
Kabeleinführungsposition: Seite
Fabrikat : Hager oder gleichwertig
Artikel : LLA657
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
