Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm MKQ120BL25
EAN
4012740029476
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
723,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagedeckel 3 Produkte verfügbar -
Schalungselement 3 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild MKQ120BL25
Produktbild MKQ120BL25
-
Produktdatenblatt
Hager Produktdatenblatt MKQ120BL25
Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm
PDF111.30 KB -
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4.17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17.68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei_MKQ120BL25
DXF Dateien International 2025-01-23
STP17.58 KB -
STEP Dateien
Step Model MKQ120BL25
STEP Dateien International 2025-01-22
PDF217.08 KB -

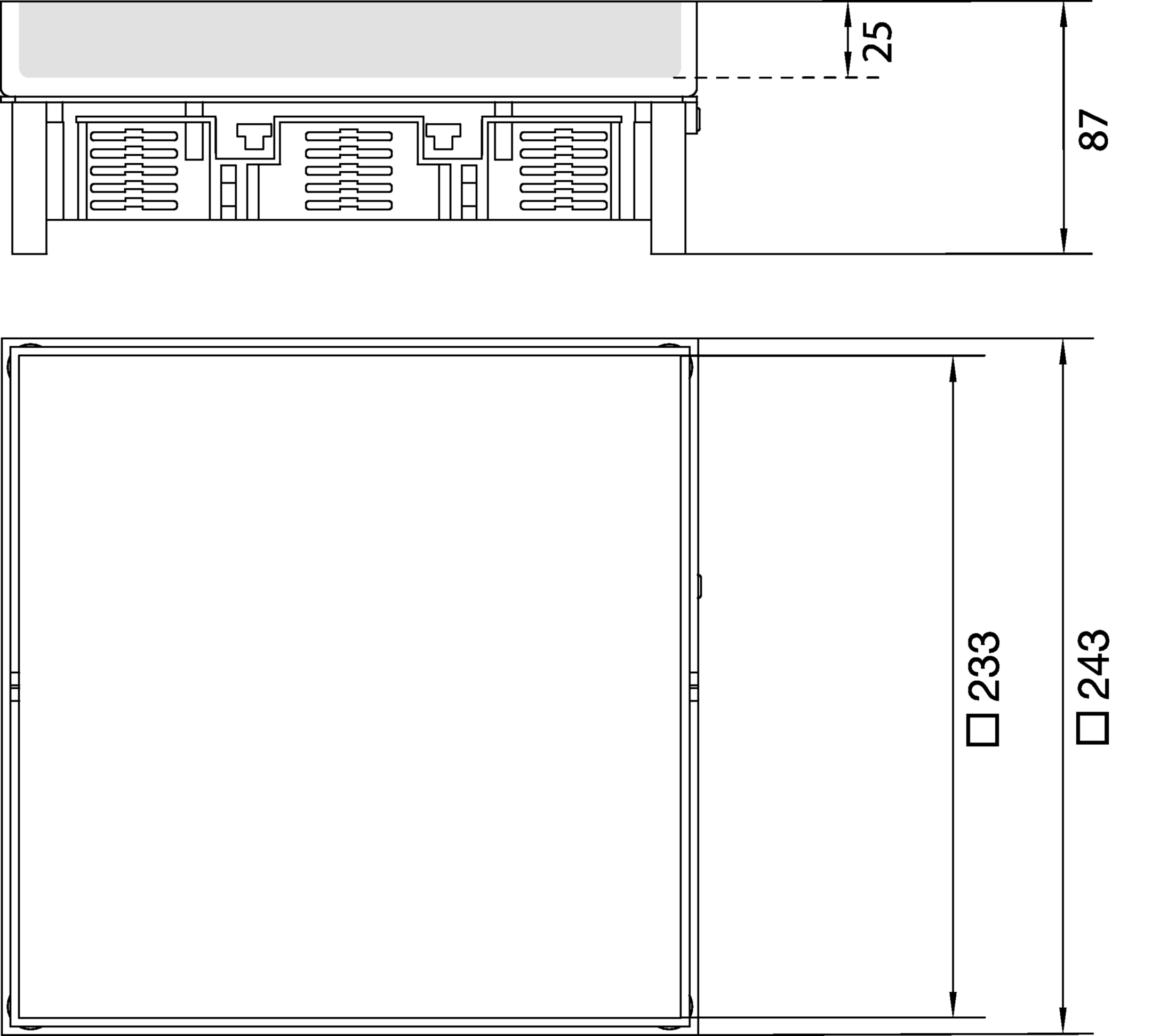

Produkt Zeichnung
ProductTechnicalDrawing_MKQ120BL25
Produkt Zeichnung International 2022-12-09
PDF23.74 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21.13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99.70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
URL21.12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
PDF653.00 B -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222.92 KBKonformitätserklärung en-GB, de-DE 2023-07-12
594.89 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 MDL/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 MDL/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 MDL/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 MDL/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 MDL/ Stück *
Ausschreibungstext
Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm
Nivellierbare Kassette für Revisionsöffnung, quadratisch, bestehend aus Kassettenrahmen, Blind-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 105 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 0
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Werkstoff: Messing
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : MKQ120BL25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
