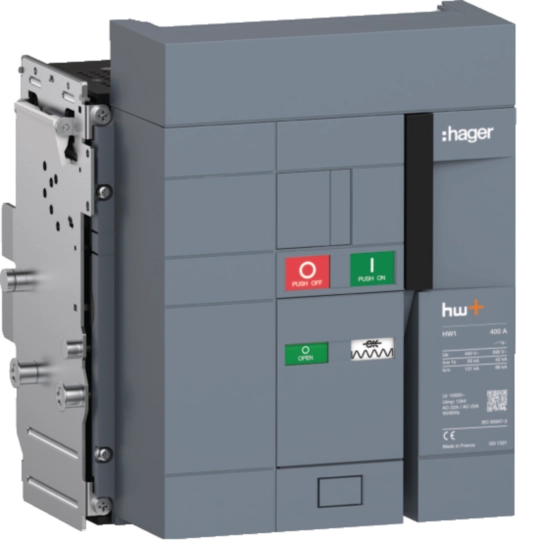

Offener Lasttrennschalter 400A 3P HW1 Einschubtechnik HW1W304DS
EAN
3250613237004
Marke
Hager
VPE
1 Stück
Preisgruppe
H461
Preis
3.716,30 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 2 Produkte verfügbar -
Verbindungsfunktionen 15 Produkte verfügbar -
Arbeitsstromauslöser 10 Produkte verfügbar -
Hilfsschalterblock 5 Produkte verfügbar -
Schließspule 10 Produkte verfügbar -
Mehr sehen 91 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild HW1W304DS
Produktbild HW1W304DS
-
Produktdatenblatt
Hager Produktdatenblatt HW1W304DS
Offener Lasttrennschalter 400A 3P HW1 Einschubtechnik
PDF113.99 KB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56.16 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW1
PDF36.02 MB
Sicherheitshinweise
-
PDF159.14 KB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW1
PDF30.43 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63.52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3.85 MB -
Broschüre
Starke Leistung. Optimaler Schutz.
Der offene Leistungsschalter HW1 (23DE0011-01)
PDF18.40 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Web Konfigurator HW+
Tools de-DE 2025-06-30
PDF645.00 B -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
PDF404.18 KBUKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
408.72 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1N306FBOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.154,50 MDL/ Stück * -
2
HW1N308FBOffener Leistungsschalter 800A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.347,40 MDL/ Stück * -
3
HW1N310FBOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.792,90 MDL/ Stück * -
4
HW1N312FBOffener Leistungsschalter 1250A 3P 42kA HW1 Festeinbau für TU: SentinelPreis3.390,90 MDL/ Stück * -
5
HW1N316FBOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: SentinelPreis4.659,10 MDL/ Stück *
Ausschreibungstext
Offener Lasttrennschalter 400A 3P HW1 Einschubtechnik
Offener Lasttrennschalter gemäß IEC 60947-3 (DIN VDE 0660, Teil 107).
Die offenen Lasttrennschalter hw+ entsprechen den unterschiedlichen Anlagenanforderungen von Wechselstromnetzen. Um die Installationsflexibilität zu erhöhen, stehen umfangreiches mechanisches und elektrisches Zubehör für die Festeinbau- und Einschubtechnik Version zur Verfügung. Zubehörportfolio identisch für die gesamte Baureihe von 400 bis 1.600 A.
Bemessungsbetriebsspannung Ue: 690V AC
Bemessungskurzzeitstromfestigkeit: Icw = 55kA/1s
Bemessungskurzschlusseinschaltvermögen: Icm = 88 kA/690V AC
Angaben zur Umweltvorschriften und Nachhaltigkeit: Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)
Nennstrom: 400 A
Kurzzeitstromfestigkeit Ausschaltvermögen Icw t=1 S bei 220 - 240 V AC IEC 60947-3: 55 kA
Kurzzeitstromfestigkeit Ausschaltvermögen Icw t=1 S bei 380 - 415 V AC IEC 60947-3: 55 kA
Polanzahl: 3
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Frequenz: 50 - 60 Hz
Betriebstemperatur: -25 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HW1W304DS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
