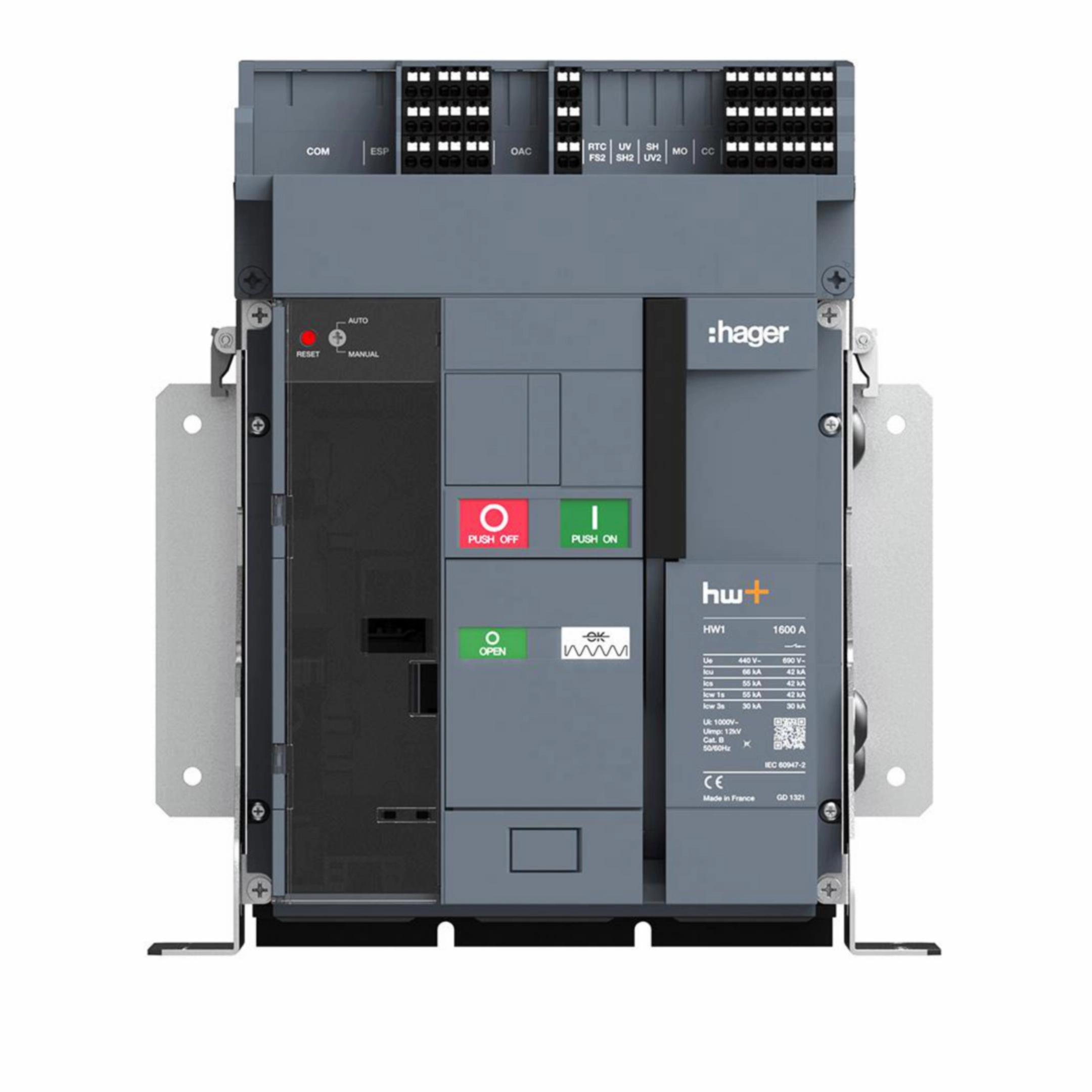

Offener Leistungsschalter 1600A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy HW1E316FE
EAN
3250613235819
Marke
Hager
VPE
1 Stück
Preisgruppe
H461
Preis
5.543,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 2 Produkte verfügbar -
Verbindungsfunktionen 12 Produkte verfügbar -
Arbeitsstromauslöser 10 Produkte verfügbar -
Hilfsschalterblock 7 Produkte verfügbar -
Schließspule 10 Produkte verfügbar -
Mehr sehen 119 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

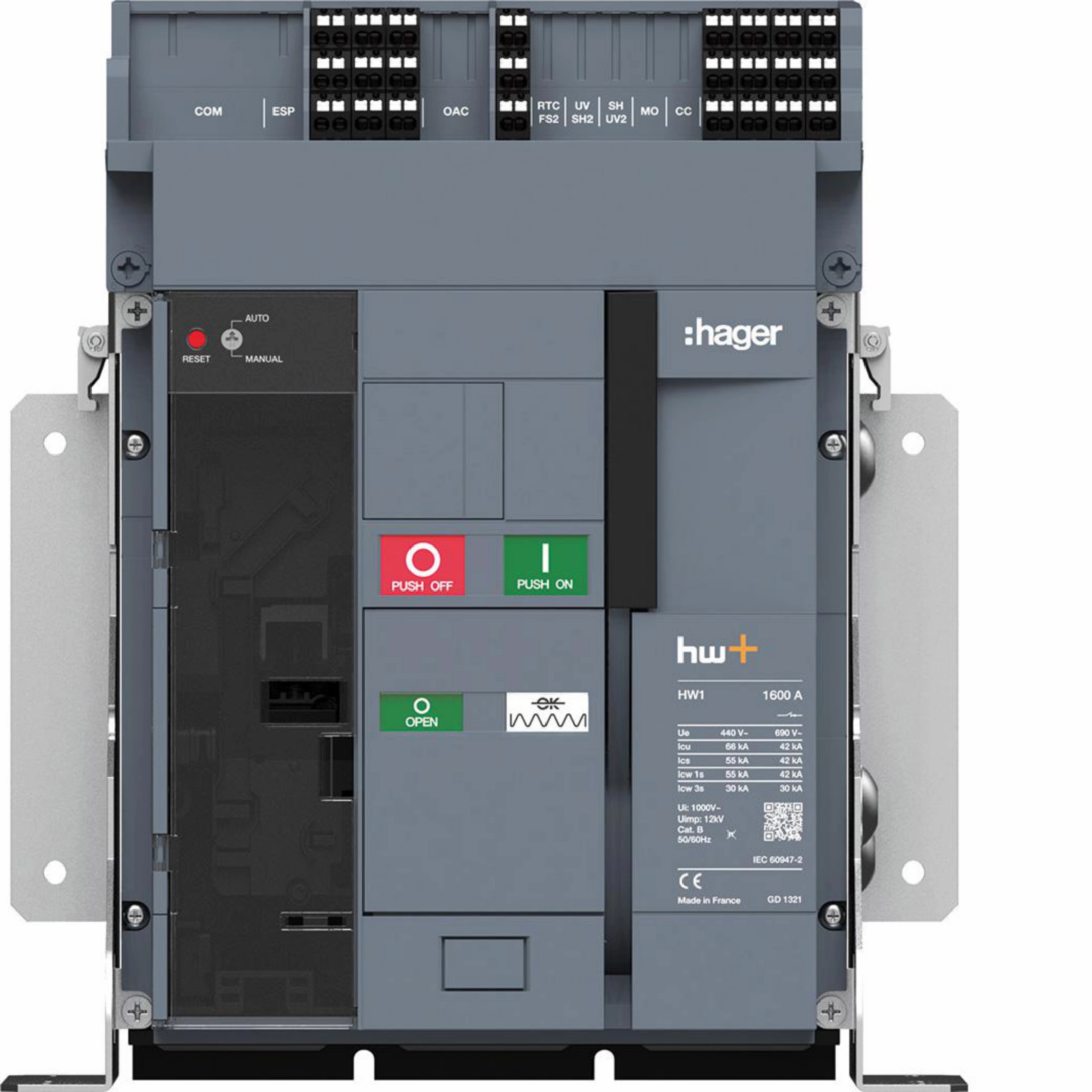

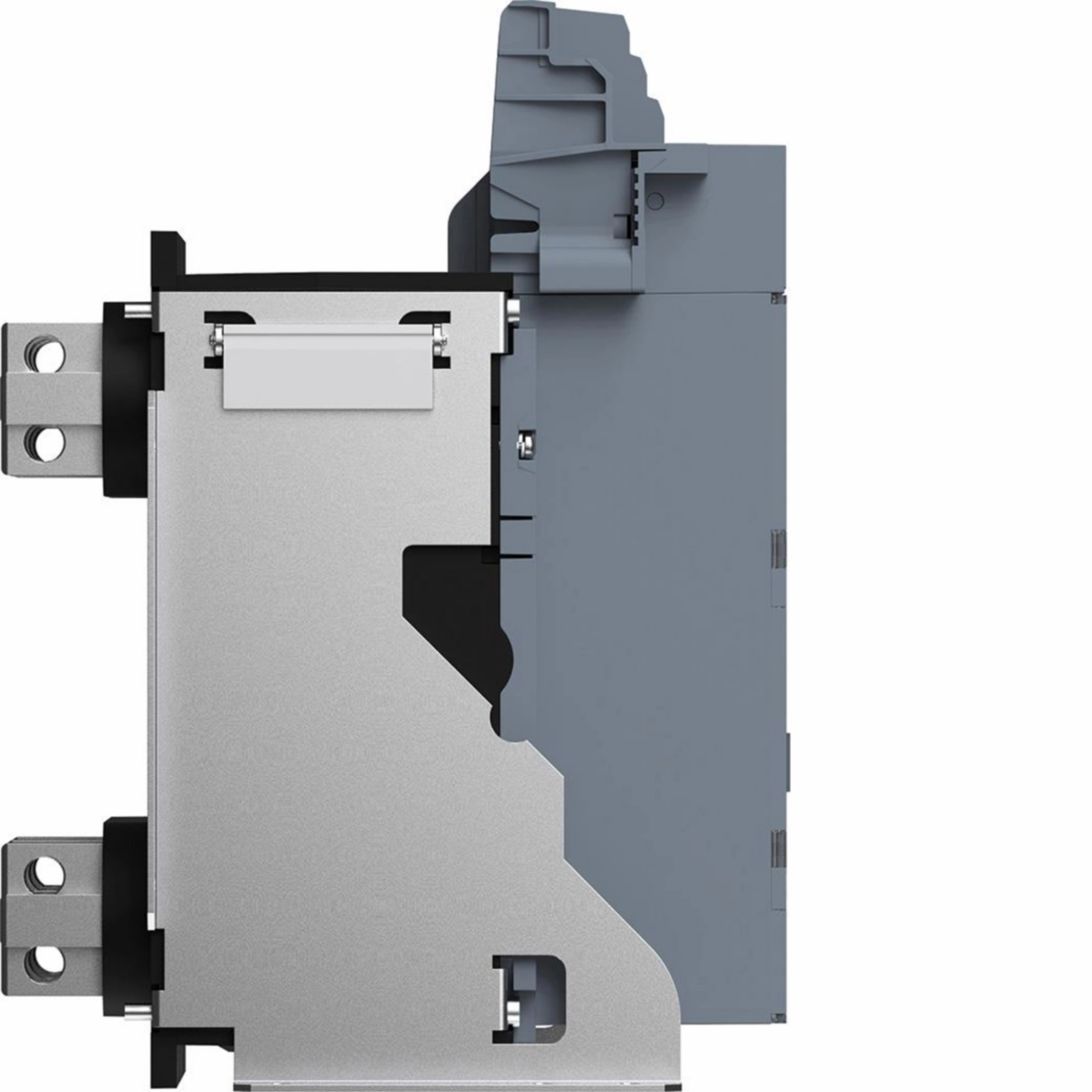

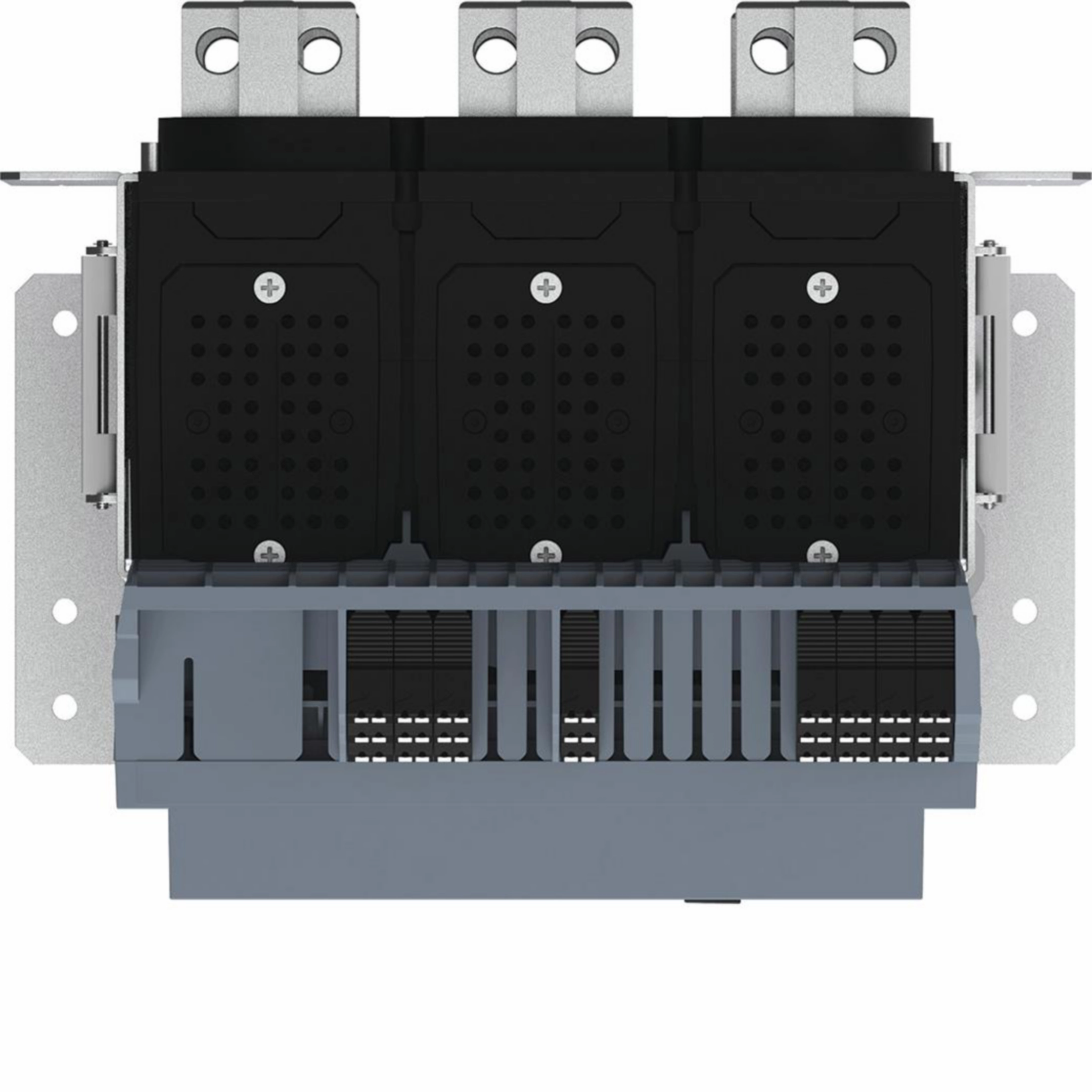

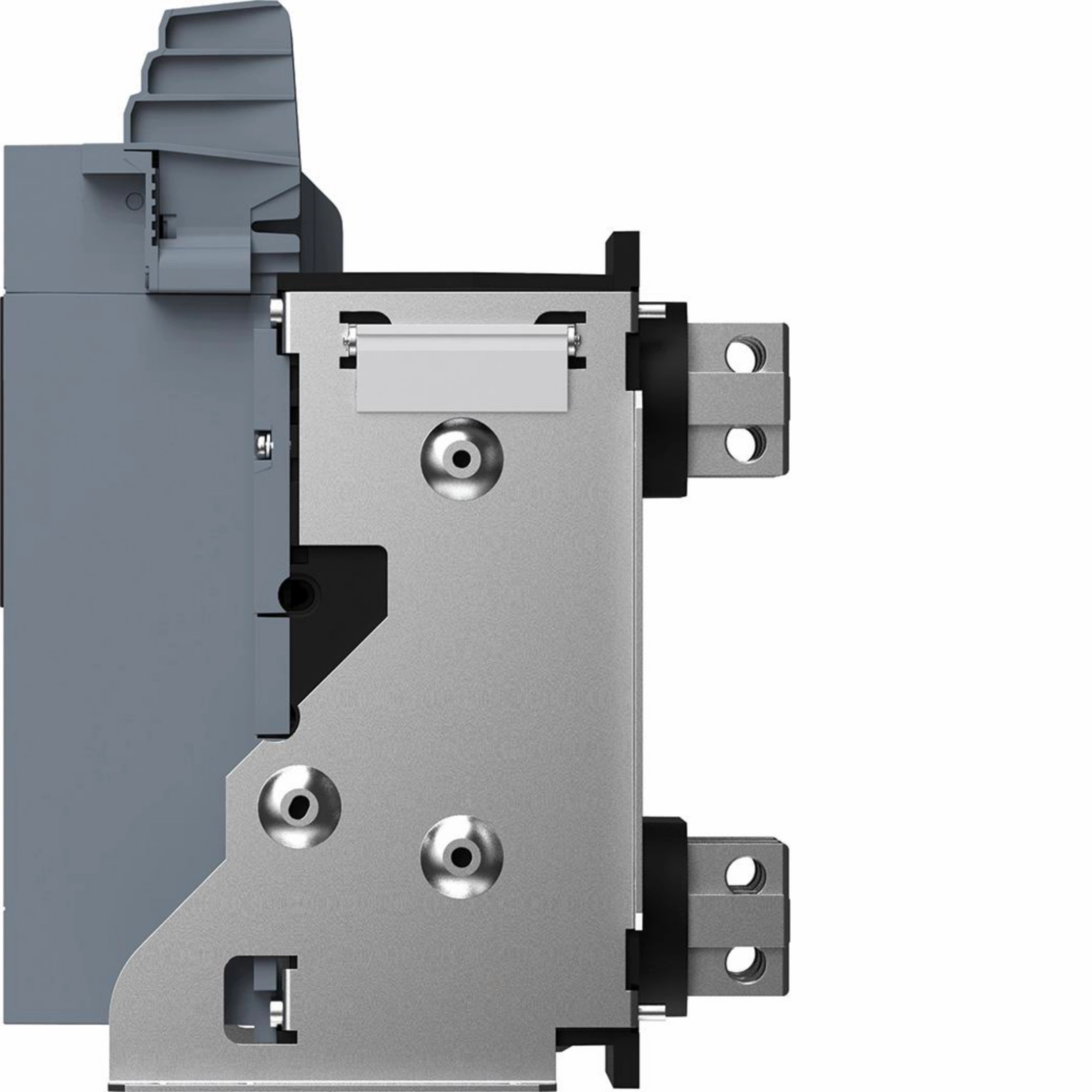

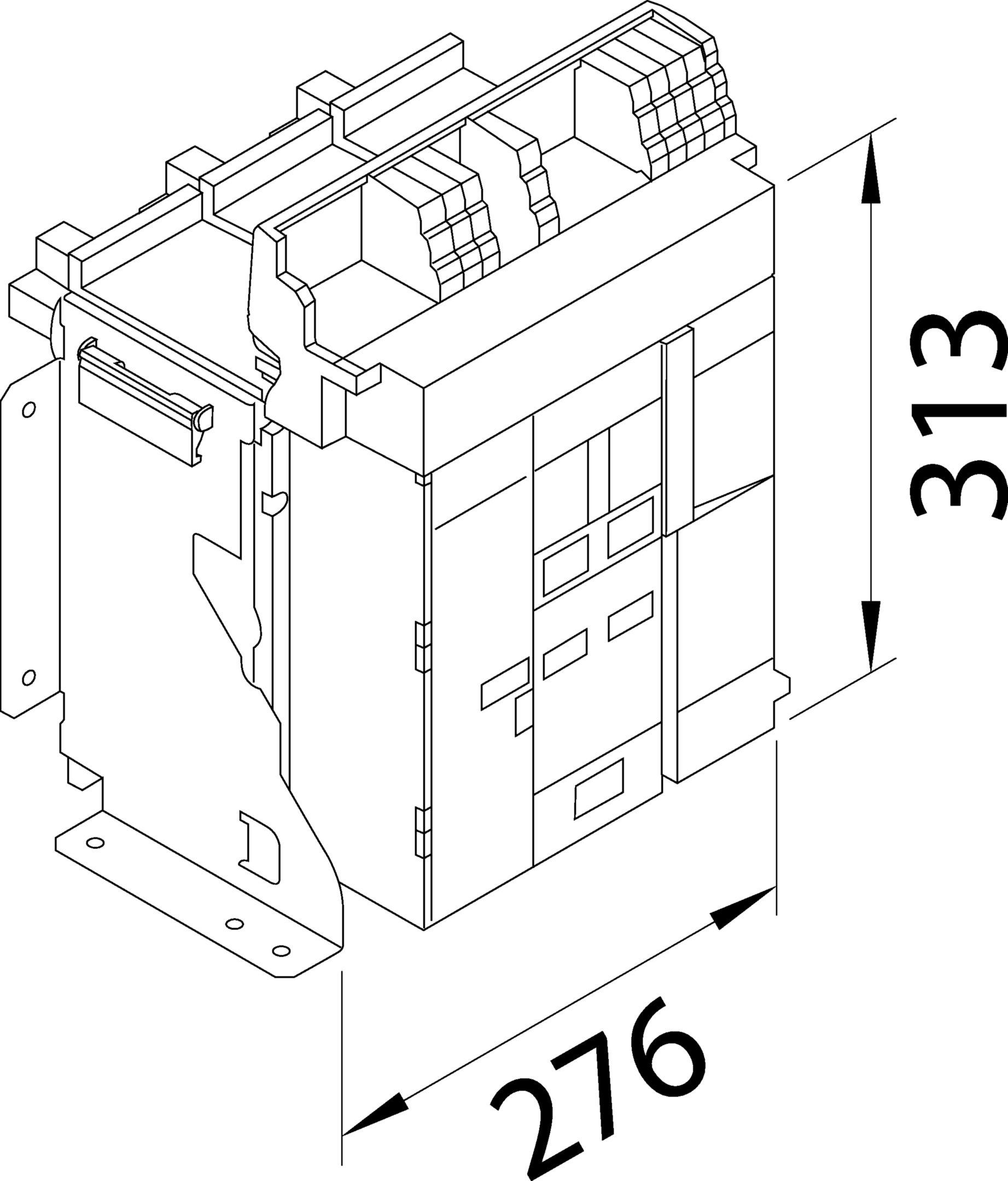

Produktbild
Produktbild HW1E316FE
Produktbild HW1E316FE
-
Produktdatenblatt
Hager Produktdatenblatt HW1E316FE
Offener Leistungsschalter 1600A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy
PDF168.76 KB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56.16 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW1
PDF36.02 MB
Sicherheitshinweise
-
XLS159.14 KB -
Produktanhang
Modbus-Tabelle für sentinel Energy
hw+ Leistungsschalter sentinel Energy
PDF378.50 KB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW1
PDF30.43 MB
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel Energy
PDF16.25 MB
Benutzerhandbuch
hw+ Modbus-Kommunikation sentinel Energy
PDF6.20 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63.52 MB
Benutzerhandbuch
h3+/hw+ Türeinbau-Display HTD210H
URL6.88 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17.68 MB -
Broschüre
Starke Leistung. Optimaler Schutz.
Der offene Leistungsschalter HW1 (23DE0011-01)
PDF18.40 MB -
Sicherheitsdatenblatt
Leitfaden zur Cybersicherheit
hw+ Leistungsschalter sentinel Energy HW1, HW2 und HW4
PDF1.08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Web Konfigurator HW+
Tools de-DE 2025-06-30
PDF645.00 B -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 3. April 2023
PDF553.64 KB
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
PDF436.86 KBUKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
442.09 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1N306FBOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.154,50 MDL/ Stück * -
2
HW1N308FBOffener Leistungsschalter 800A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.347,40 MDL/ Stück * -
3
HW1N310FBOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.792,90 MDL/ Stück * -
4
HW1N312FBOffener Leistungsschalter 1250A 3P 42kA HW1 Festeinbau für TU: SentinelPreis3.390,90 MDL/ Stück * -
5
HW1N316FBOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: SentinelPreis4.659,10 MDL/ Stück *
Ausschreibungstext
Offener Leistungsschalter 1600A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy
Offener Leistungsschalter hw+ für den Anlagenschutz nach DIN EN 60947-2 (DIN VDE 0660 Teil 101) zum Einbau und Schutz in Energieverteilungen, Ics=Icw=100% Icu für 42 kA und 55 kA.
Der Leistungsschalter schütz gegen Überlast und Kurzschluss. Schalter mit plombierbare Klarsichtabdeckung, mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig verbaut und ist mit einer elektronischen Auslöseeinheit sentinel Energy (frontseitig) einzubauen.
Die Leistungsschalteranschlüsse sind individuell horizontal oder vertikal orientierbar.
Die Auslöseeinheit bestehend aus einem LCD-Farbdisplay mit hohem Kontrast zur einfachen Ablesung der Werte, Bedienfeld zur Einstellung der Schutzparameter und eine MODBUS-Kommunikationsfunktion (RTU, TCP) steht zur Verfügung. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden.
Ein frontseitiger USB-C-Port mit Staubschutz kann benutzt werden für die Prüf-/Inbetriebnahme-Software Hager Power setup (über PC oder Laptop) und externen Akku (z.B. Powerbank).
Mit einem PC oder Computer, der mit der Inbetriebnahme- und Prüfsoftware Hager Power setup ausgestattet ist, können die Schutzeinstellungen entsprechend den im Hagercad-Projekt aufgezeichneten Werte vorgenommen werden.
Gerätefunktion:
- Einstellung der Werte über ein integriertes Bemessungsstrommodul (Rating Plug)
- integrierte Alarmauslösefunktion, integrierte Backup-Batterie versorgt die Auslöseeinheit nach einer Auslösung.
Schutzfunktion:
- Auslösekurven LSI und LSIG
- erweiterte Schutzfunktionen zur Verbesserung der Selektivität, Management von zwei Schutzprofilen.
Messfunktion nach IEC 61557-12:
- wichtige Kenngrößen auf einen Blick (z.B. Strom, Spannung, Leistung)
- Genauigkeitsklasse 1 für Leistung und Energie
- Genauigkeitsklasse 0,5 für Spannung und Strom.
Hinweis: Optionale Bedienungsfunktionen über Smartphone APP (iOS und Android) mit Bluetooth-Verbindung kann als Selbstdiagnose, Schutzeinstellungen abrufen, Leistungsschalterstatus, Energieverbrauch oder zur Stromqualitätsprüfung verwendet werden.
Mechanisches und elektrisches Zubehör sind optional und nachträglich ein- oder anbaubar.
Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 66 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Versorgungsspannungsart: AC
Polanzahl: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW1E316FE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
