Orion Schrank, Polyester Schutzklasse II, Standardtür 500x300x200mm FL209B
EAN
3250610670866
Marke
Hager
VPE
1 Stück
Preisgruppe
H130
Preis
236,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

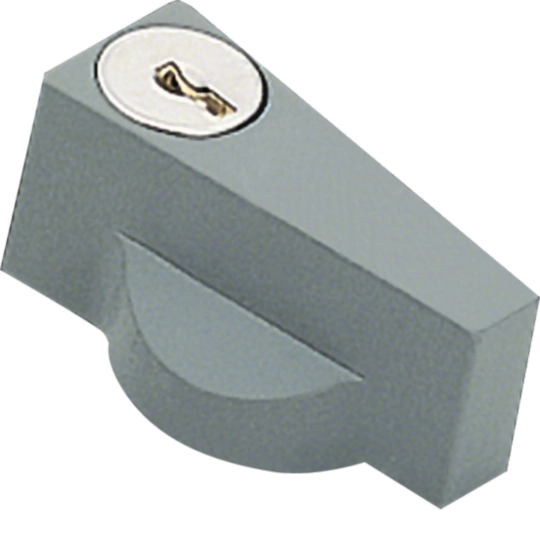

Schließsystem 6 Produkte verfügbar -

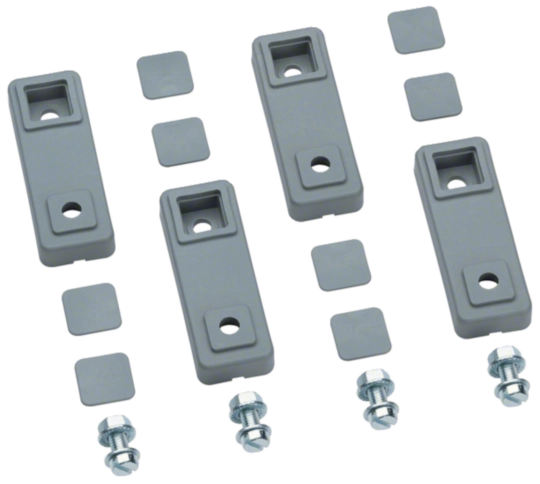

Zubehör 2 Produkte verfügbar -

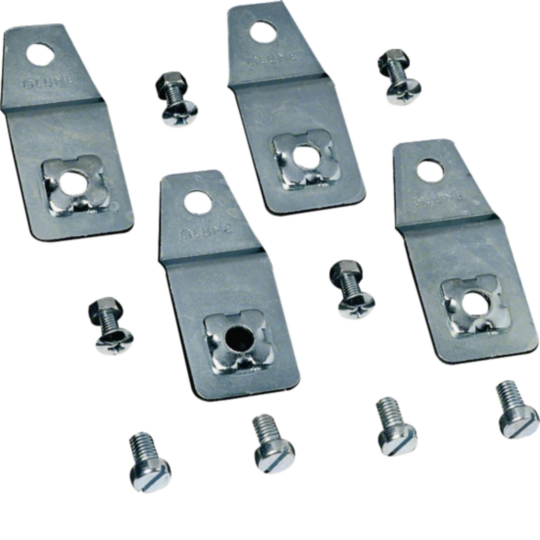

Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -

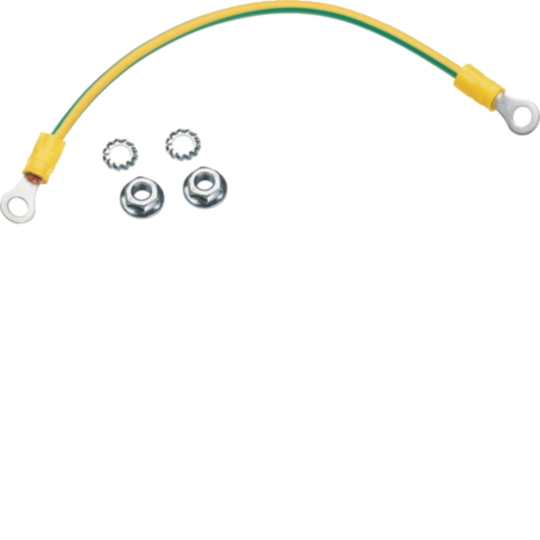

Zubehör/Ersatzteile für Erdung und Blitzschutz 2 Produkte verfügbar -

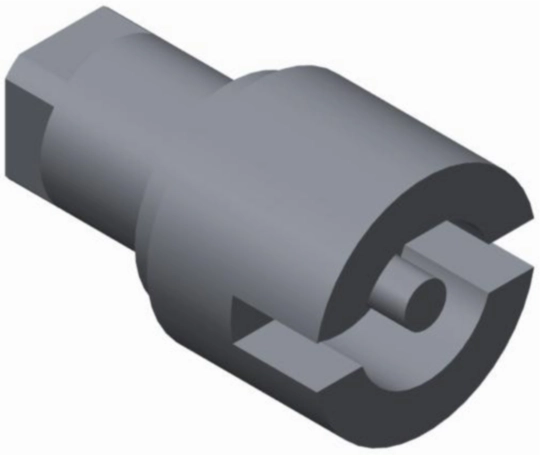

Einsatz für Schließsystem 4 Produkte verfügbar -
Mehr sehen 8 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FL209B
Produktbild FL209B
-
Produktdatenblatt
Hager Produktdatenblatt FL209B
Orion Schrank, Polyester Schutzklasse II, Standardtür 500x300x200mm
PDF101.05 KB -
Montageanleitung
6L488400_6 (Orion Plus)
Montageanleitung International 2020-02-10
PDF13.92 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
RFA3.01 MB -
BIM Revit Objekte
Serie: Orion Plus. Gehäuse - IP66 - Klasse II - Tiefe 200 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.87 MB
Serie: Orion Plus. Gehäuse - IP66 - Klasse II - Tiefe 200 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
PDF1.91 MB -
Datenblatt
UK_HAGER_TDS_OrionPlusGRP.pdf
Technical data sheet including torque settings and dimension for our Orion Plus GRP Enclosure.
URL167.16 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-07-06
PDF195.93 KBDeclaration
Konformitätserklärung International 2022-02-24
818.77 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ416Abdeckstreifen, universal, 18M, RAL 7035Preis6,71 MDL/ Stück * -
2
FL406AMontageplatte, orion.plus, 380x343x2mm, MetallPreis46,40 MDL/ Stück * -
3
FL419AMontageplatte, orion.plus, 1230x693x2mm, MetallPreis208,10 MDL/ Stück * -
4
FL429AMontageplatte, orion.plus, 735x545x6mm, KunststoffPreis225,20 MDL/ Stück * -
5
FL874AErdleitung, orion plus, für MontageplattePreis23,20 MDL/ Stück *
Ausschreibungstext
Orion Schrank, Polyester Schutzklasse II, Standardtür 500x300x200mm
Leergehäuse aus Polyester geeignet für die Herstellung von Schaltgerätekombinationen nach DIN EN 61439-1/-3, Schutzart IP 65. Zum Einbau von Geräten auf verzinkter bzw. isolierter Montageplatte. Dieser Wandaufbauverteiler eignet sich für die Montage im Innenbereich sowie bei aggressiven Umgebungsbedingungen und hoher mechanischer Beanspruchung. Bestehend aus Unterteil ohne Vorprägung zur Leitungseinführung, aufliegende Tür mit eingeschäumter Dichtung und einem bzw. zwei Schlössern mit 3mm Doppelbart-Einsatz, durch andere Schließungen austauschbar, Türanschlag rechts.
Höhe: 500 mm
Breite: 300 mm
Tiefe: 200 mm
IP-Klasse (Ingress Protection): IP66
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Kant 7 mm
Schloss mit Schlüssel
Montage auf: Aufputz
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : FL209B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
