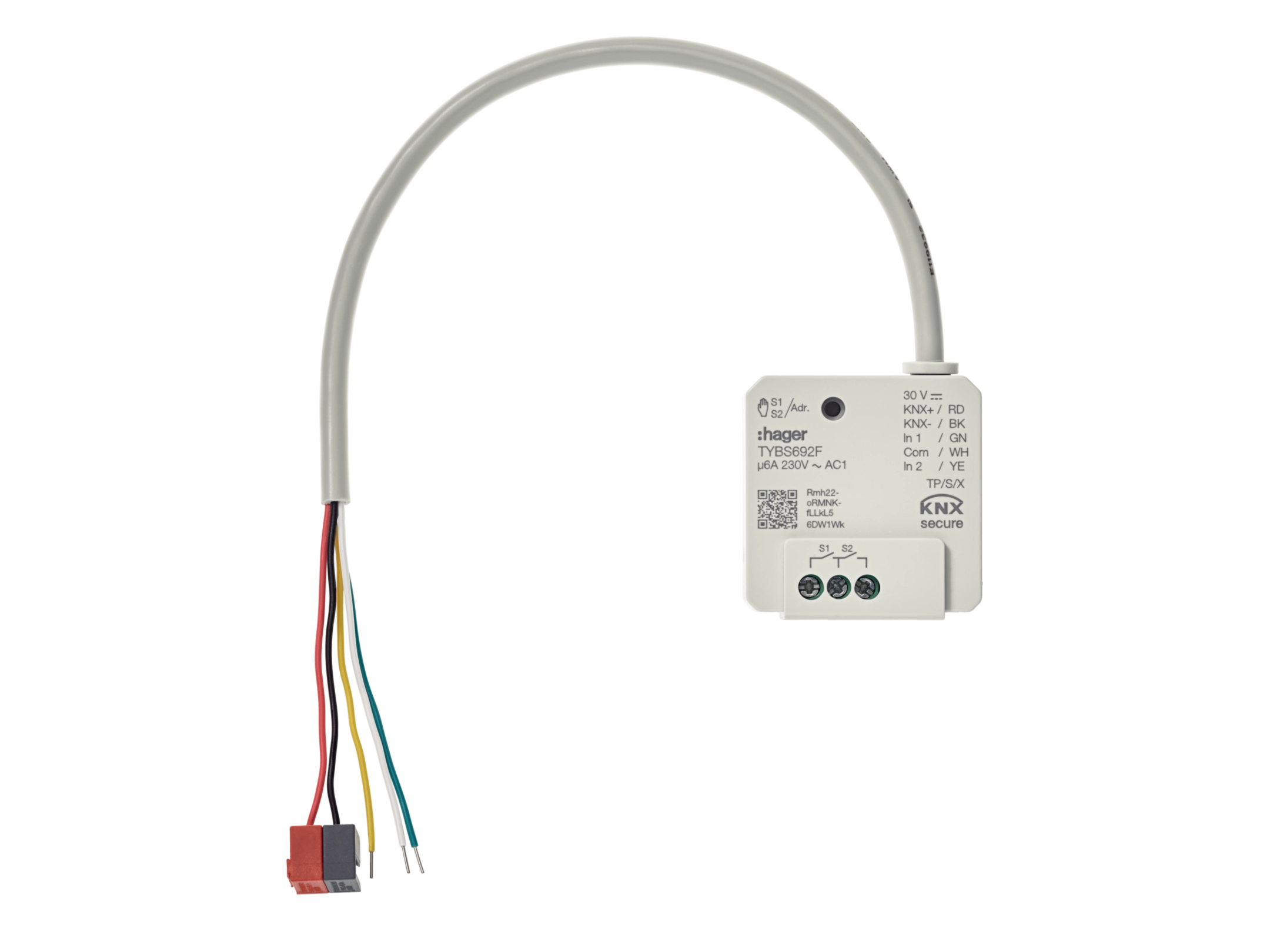

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A TYBS692F
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild TYBS692F
Produktbild TYBS692F
-
Produktdatenblatt
Hager Produktdatenblatt TYBS692F
Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
PDF148.81 KB -
Bedienungsanleitung
Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01
PDF807.74 KB
Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28
PDF806.64 KB
Bedienungsanleitung es-ES 2025-05-12
PDF808.68 KB
Bedienungsanleitung fr-FR 2025-05-12
PDF808.77 KB
Bedienungsanleitung it-IT 2025-05-12
PDF805.82 KB
Bedienungsanleitung nl-NL 2025-05-12
PDF805.60 KB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15
PDF4.89 MB -
Handbuch
Handbuch de-DE 2015-09-24
PDF2.88 MB
Handbuch en-GB 2015-09-24
PDF2.84 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1.15 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236.74 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
KNXPROD11.38 MB -
KNX Produktdatenbank
KNX Produktdatenbank International 2024-05-07
PDF362.40 KB -
Applikationshandbuch
Applikationshandbuch de-DE 2024-06-27
PDF1.76 MB
Applikationshandbuch en-GB 2024-06-27
PDF1.74 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-04-04
PDF363.61 KBUKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-04-04
270.10 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYFS671DKNX/DALI 2 Gateway, KNX Secure, 1-fachPreis443,50 MDL/ Stück * -
2
TYFS672DKNX/DALI 2 Gateway, KNX Secure, 2-fachPreis523,30 MDL/ Stück * -
3
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)WPreis300,40 MDL/ Stück * -
4
TXA604DKNX Schalt-/Jalousieaktor 4/2-fach KNX easy, 16A, C-Last, für JalousiesteuerungPreis215,30 MDL/ Stück * -
5
TXA606BKNX Schalt-/Jalousieaktor 6/3-fach KNX easy/ETS, 10A, für JalousiesteuerungPreis251,90 MDL/ Stück *
Ausschreibungstext
Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
Schalt-/Jalousieaktor (UP) KNX Secure Eingänge zum Schalten einer unabhängigen Last durch einen potentialfreier Schließer. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme mit vorkonfektionierte Leitung und Programmier-/Hand-Taste mit integrierter LED.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Funktionen Binäreingang: Umschalten (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik, Lastabwurf, Tarif und Fensterkontakt.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Abmessungen: 44 x 43 mm
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TYBS692F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
