Schrank, Leergehäuse univers, IP55/II, 1400x800x275 mm, für Verteilersysteme FR93S
Wandaufbauschrank, univers, IP Standard 55, Schutzklasse II, Maße: 1400x800x275mm. Geeignet für Niederspannungsverteilungen bis 800 Ampere, 3 Wechselstrom, 690 Volt, 50 Hertz. Konform mit DIN EN 61439-1/-2/-3 und DIN 43870. Features: pulverbeschichtetes Stahlblech, Durchsteckflansche, ISO-Flanschplatten, Schwenkhebelverschluss. Ideal für den Einsatz in anspruchsvollen Umgebungen.
EAN
3250610703007
Marke
Hager
VPE
1 Stück
Preisgruppe
H101
Preis
1.560,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 11 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 4 Produkte verfügbar -

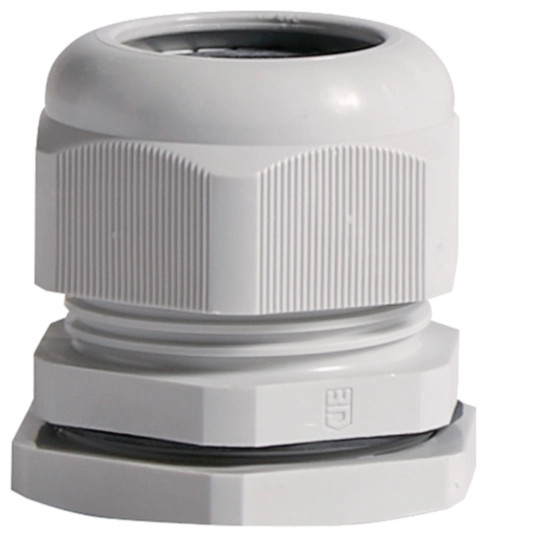

Kabelverschraubung 8 Produkte verfügbar -
Plantasche 4 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -
Mehr sehen 46 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FR93S
Produktbild FR93S
-

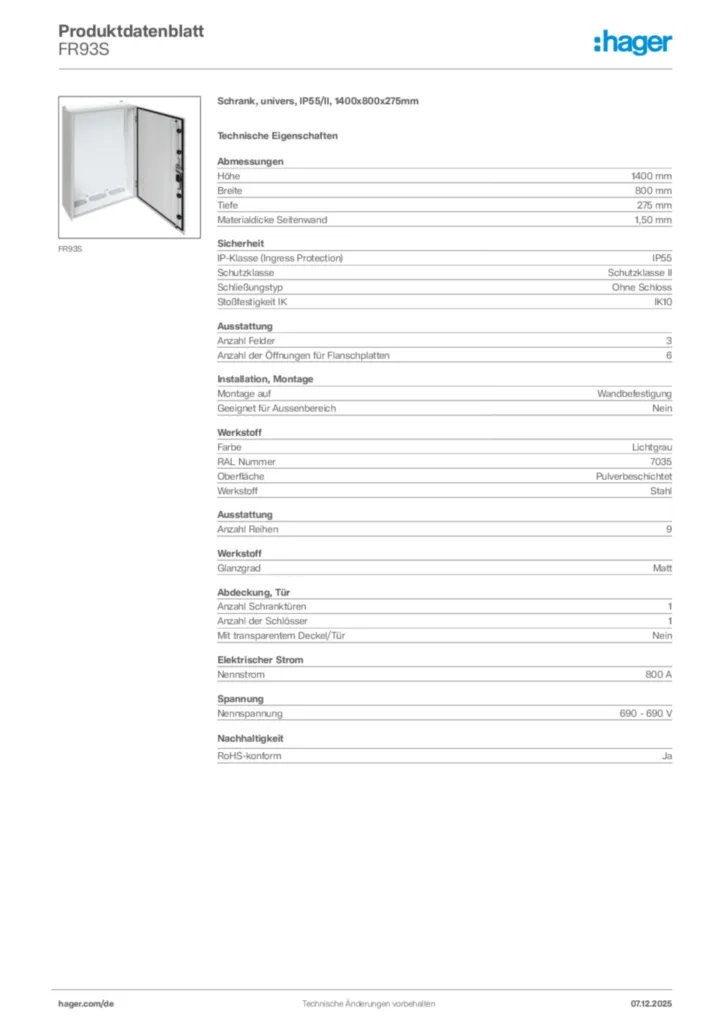

Produktdatenblatt
Hager Produktdatenblatt FR93S
Schrank, univers, IP55/II, 1400x800x275mm
PDF77.75 KB -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8.12 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
RFA3.01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.34 MB
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
PDF1.44 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3.36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
URL5.34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR94HSchrank, univers, IP55/II, 1400x1050 x 400mmPreis2.108,10 MDL/ Stück * -
2
FR93HSchrank, univers, IP55/II, 1400x800 x 400mmPreis1.628,70 MDL/ Stück * -
3
FR92HSchrank, univers, IP55/II, 1400x550 x 400mmPreis1.352,20 MDL/ Stück * -
4
FR94SSchrank, Leergehäuse univers, IP55/II, 1400x1050x275 mm, für VerteilersystemePreis2.037,30 MDL/ Stück * -
5
FR92SSchrank, Leergehäuse univers, IP55/II, 1400x550x275 mm, für VerteilersystemePreis1.283,70 MDL/ Stück *
Ausschreibungstext
Schrank, univers, IP55/II, 1400x800x275mm
Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Höhe: 1400 mm
Breite: 800 mm
Tiefe: 275 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 3
Montage auf: Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR93S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
