Schrank, univers, IP54/I, 1950x800x205mm, leer FP23TW2
EAN
3250612669042
Marke
Hager
VPE
1 Stück
Preisgruppe
H102
Vervollständigen Sie Ihr System
Optionales Zubehör
-

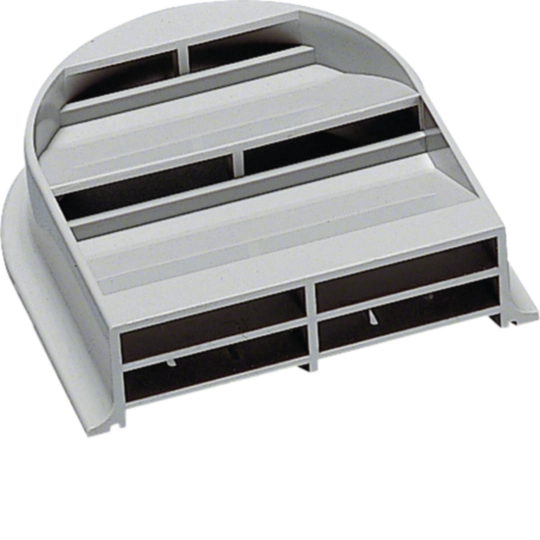

Oberteil/Dach für Gehäuse 8 Produkte verfügbar -

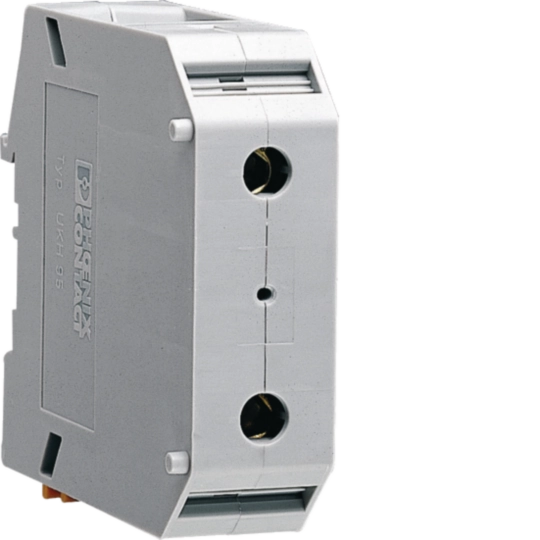

Durchgangs-Reihenklemme 3 Produkte verfügbar -

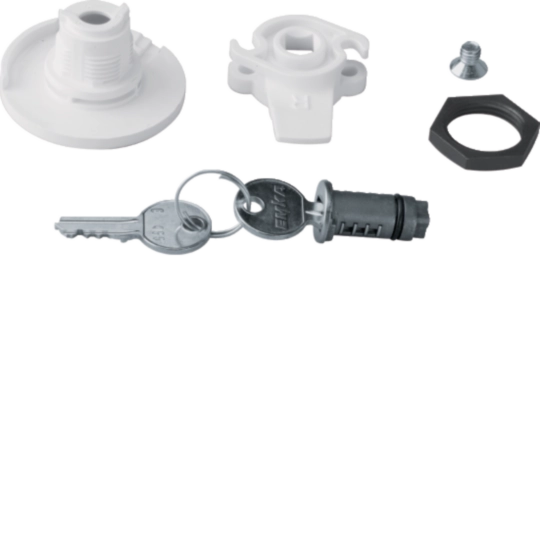

Schließsystem 20 Produkte verfügbar -

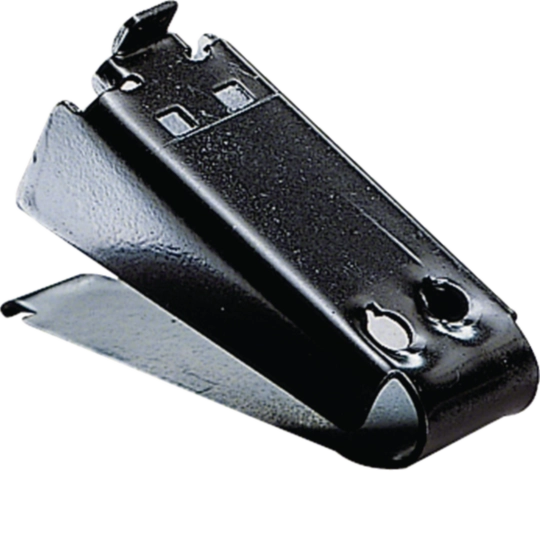

Zubehör 8 Produkte verfügbar -

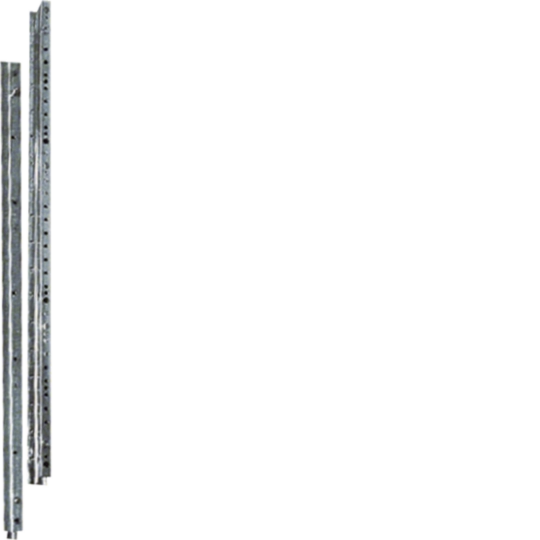

Montageschiene 8 Produkte verfügbar -
Mehr sehen 98 Produkte verfügbar
Technische Merkmale
- Höhe1950 mm
- Breite800 mm
- Tiefe205 mm
- Materialdicke Seitenwand1 mm
- SchutzklasseSchutzklasse I
- SchließungstypStangenschloss
- Stoßfestigkeit IKIK09
- Anzahl Felder3.0
- Anzahl Reihen12.0
- Montage aufBodenbefestigung
- Geeignet für AussenbereichNein
- FarbeReinweiß
- RAL Nummer9010
- OberflächePulverbeschichtet
- WerkstoffStahl
- GlanzgradMatt
- Anzahl Schranktüren2.0
- Anzahl der Schlösser1.0
- Nennstrom250 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
RoHS-konform
Ja
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FP23TW2
Produktbild FP23TW2
-

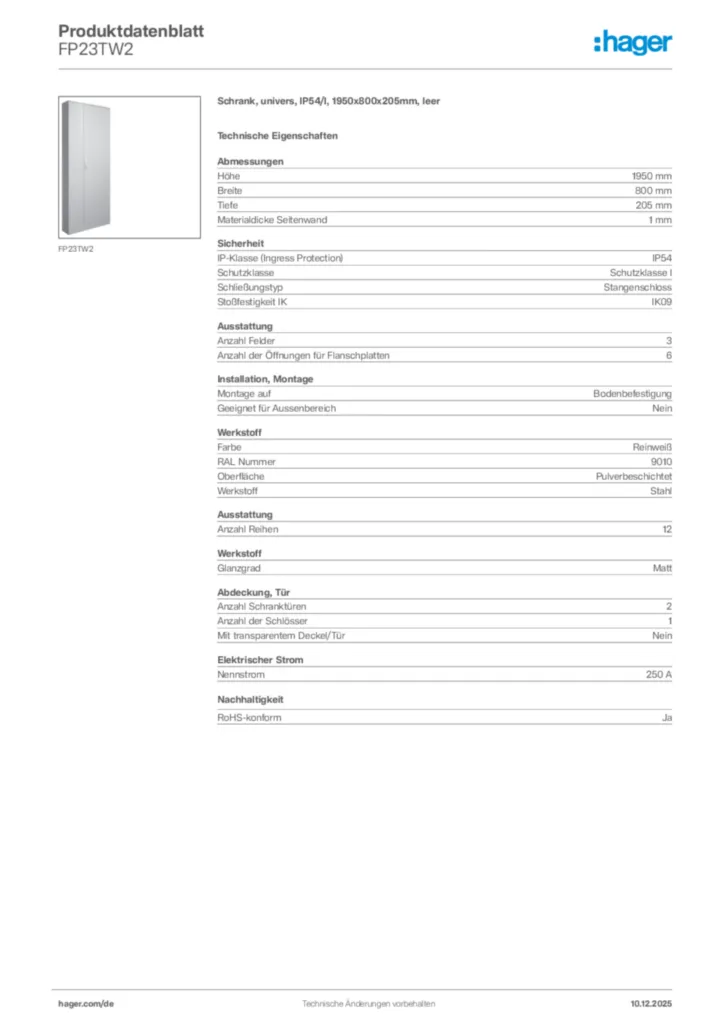

Produktdatenblatt
Hager Produktdatenblatt FP23TW2
Schrank, univers, IP54/I, 1950x800x205mm, leer
PDF79.32 KB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
RFA3.01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP54 - Klasse I - Tiefe 205 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.37 MBSerie: Univers. Gehäuse - IP54 - Klasse I - Tiefe 205 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
URL1.37 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR26H1Schrank, univers, IP55/II, 1850x1550x400mm + 100mm SockelPreis4.838,80 MDL/ Stück *4.838,80 MDL/ Stück * -
2
FR25H1Schrank, univers, IP55/II, 1850x1300x400mm + 100mm SockelPreis4.205,60 MDL/ Stück *4.205,60 MDL/ Stück * -
3
FR24H1Schrank, univers, IP55/II, 1850x1050x400mm + 100mm Sockel, für VerteilersystemePreis3.594,30 MDL/ Stück *3.594,30 MDL/ Stück * -
4
FR23H1Schrank, univers, IP55/II, 1850x800x400mm + 100mm SockelPreis3.078,50 MDL/ Stück *3.078,50 MDL/ Stück * -
5
FR22H1Schrank, univers, IP55/II, 1850x550x400mm + 100mm SockelPreis2.626,80 MDL/ Stück *2.626,80 MDL/ Stück *
Ausschreibungstext
Schrank, univers, IP54/I, 1950x800x205mm, leer
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP54, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig!
Höhe: 1950 mm
Breite: 800 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse I
Schließungstyp: Stangenschloss
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FP23TW2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
