Schrank, univers, IP55/I, 1850x550x400mm + 200mm Sockel FR22V2
EAN
3250610701126
Marke
Hager
VPE
1 Stück
Preisgruppe
H103
Preis
2.870,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

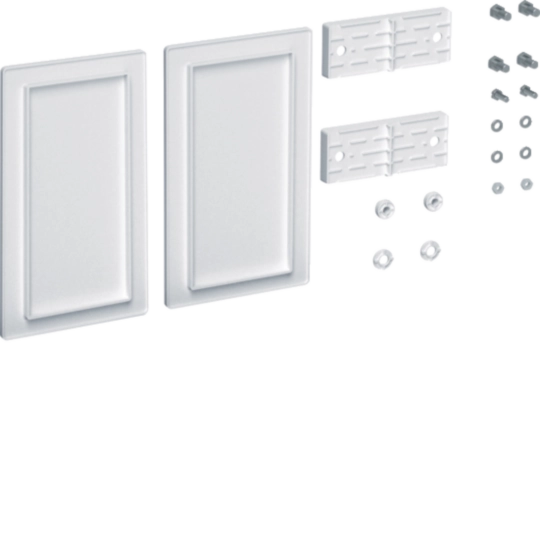

Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 7 Produkte verfügbar -
Schließsystem 12 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -
Einführungsflansch für Gehäuse 11 Produkte verfügbar -
Zubehör/Ersatzteile für Erdung und Blitzschutz 3 Produkte verfügbar -
Mehr sehen 58 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FR22V2
Produktbild FR22V2
-
Produktdatenblatt
Hager Produktdatenblatt FR22V2
Schrank, univers, IP55/I, 1850x550x400mm + 200mm Sockel
PDF101.73 KB -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8.12 MB
Montageanleitung für FRxx - Schränke, univers, IP55/I (Stand: 10.2017)
Montageanleitung International 2018-04-09
PDF1.42 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
RFA3.01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse I - Stahlgehäuse - Tiefe 400 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.38 MB
Serie: Univers. Gehäuse - IP55 - Klasse I - Stahlgehäuse - Tiefe 400 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
PDF1.38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3.36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
URL5.34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR26H1Schrank, univers, IP55/II, 1850x1550x400mm + 100mm SockelPreis4.838,80 MDL/ Stück * -
2
FR25H1Schrank, univers, IP55/II, 1850x1300x400mm + 100mm SockelPreis4.205,60 MDL/ Stück * -
3
FR24H1Schrank, univers, IP55/II, 1850x1050x400mm + 100mm Sockel, für VerteilersystemePreis3.594,30 MDL/ Stück * -
4
FR23H1Schrank, univers, IP55/II, 1850x800x400mm + 100mm SockelPreis3.078,50 MDL/ Stück * -
5
FR22H1Schrank, univers, IP55/II, 1850x550x400mm + 100mm SockelPreis2.626,80 MDL/ Stück *
Ausschreibungstext
Schrank, univers, IP55/I, 1850x550x400mm + 200mm Sockel
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach VDE 0110-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 2050 mm
Breite: 550 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse I
Schließungstyp: Ohne Schloss
Anzahl Felder: 2
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR22V2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
