Schrank, univers, IP55/II, 1400×1050 x 400mm FR94H
EAN
3250610703038
Marke
Hager
VPE
1 Stück
Preisgruppe
H101
Preis
2.108,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 11 Produkte verfügbar -

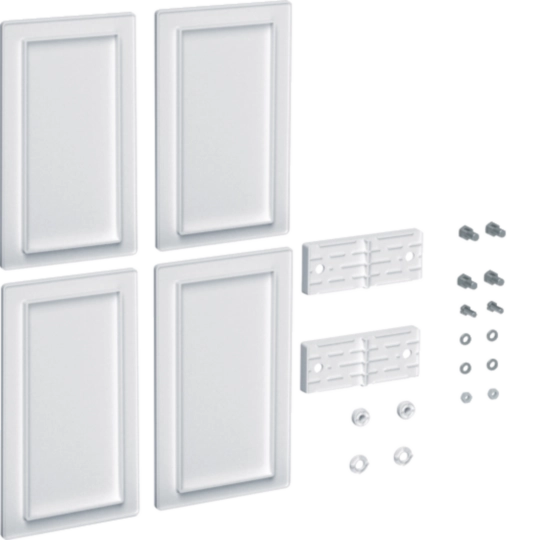

Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 5 Produkte verfügbar -

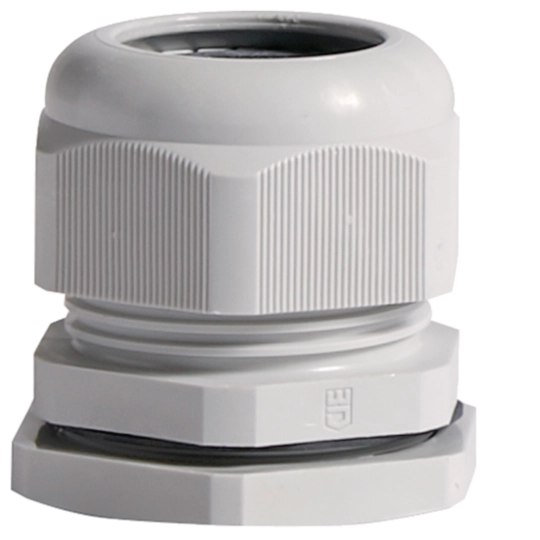

Kabelverschraubung 8 Produkte verfügbar -
Plantasche 4 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -
Mehr sehen 45 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FR94H
Produktbild FR94H
-

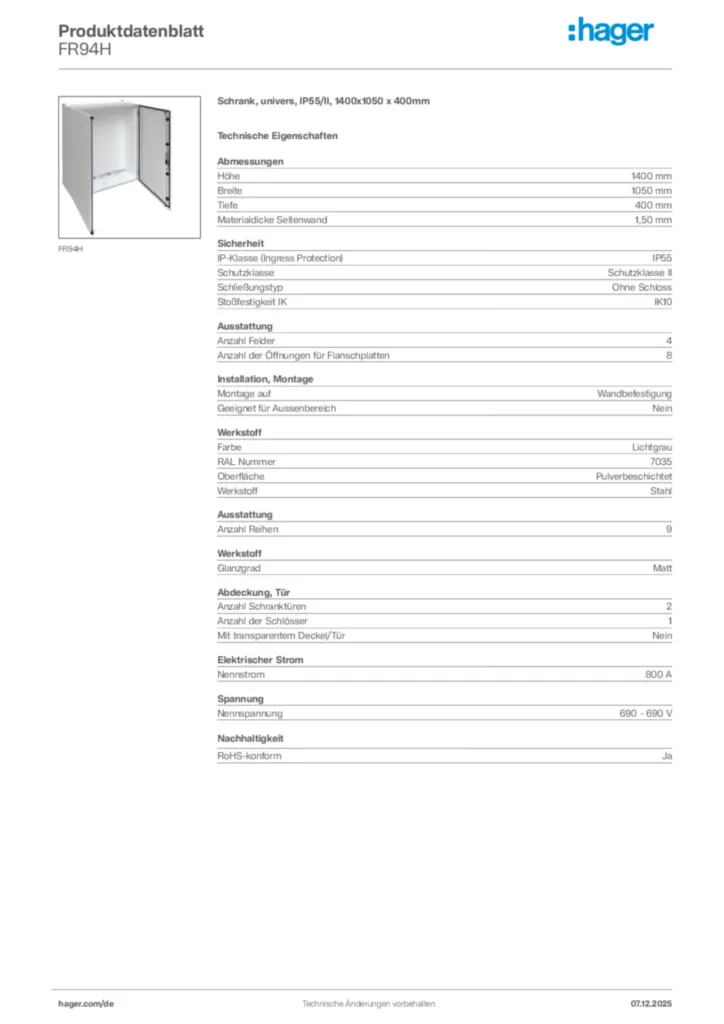

Produktdatenblatt
Hager Produktdatenblatt FR94H
Schrank, univers, IP55/II, 1400x1050 x 400mm
PDF59.31 KB -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8.12 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
RFA3.01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 400 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.33 MB
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 400 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
PDF1.43 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3.36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
URL5.34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZB011WSockelschrank, universZ, 500x300x205mm, SchutzklasseII, IP54, 36 PlatzeinheitenPreis552,00 MDL/ Stück * -
2
ZB012WSockelschrank, universZ, 500x550x205mm, SchutzklasseII, IP54, 72 PlatzeinheitenPreis746,50 MDL/ Stück * -
3
ZB013SSockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 PlatzeinheitenPreis783,10 MDL/ Stück * -
4
ZB014WSockelschrank, universZ, 500x1050x205mm, SchutzklasseII, IP54, 144PlatzeinheitenPreis1.178,80 MDL/ Stück * -
5
ZB014SSockelschrank, universZ, 500x1050x205mm, SchutzklasseII, IP44, 144PlatzeinheitenPreis902,60 MDL/ Stück *
Ausschreibungstext
Schrank, univers, IP55/II, 1400x1050 x 400mm
Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Vorprägungen für eine weitere Kabelöffnung je Feldbreite. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Höhe: 1400 mm
Breite: 1050 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 4
Montage auf: Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR94H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
FZ422
Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
24,40 MDL / Stück* -
FZ406M
Leitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 MDL / Stück* -
FZ404
Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
31,20 MDL / Stück* -
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
48,90 MDL / Stück* -
FZ407M
Leitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 MDL / Stück* -
FZ408M
Leitungseinführung, univers, metrische Vorprägungen für Kabelverschraubungen
30,20 MDL / Stück* -
FZ415S
Kabeleinführung, univers, Kunststoff, mit zwei Tüllen für Kabel D=23-55mm, SK II
178,30 MDL / Stück* -
FZ421A
Verriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
68,60 MDL / Stück* -
FZ435A
Verschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
14,50 MDL / Stück* -
FZ420
Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
44,40 MDL / Stück*
