SLS Schalter 1 polig Cs-Charakteristik 35A für Sammelschiene QuickConnect L3 HTS135C3
EAN
3250613305734
Marke
Hager
VPE
3 Stück
Preisgruppe
H300
Passende Tools
Preis
133,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild HTS135C3
Produktbild HTS135C3
-

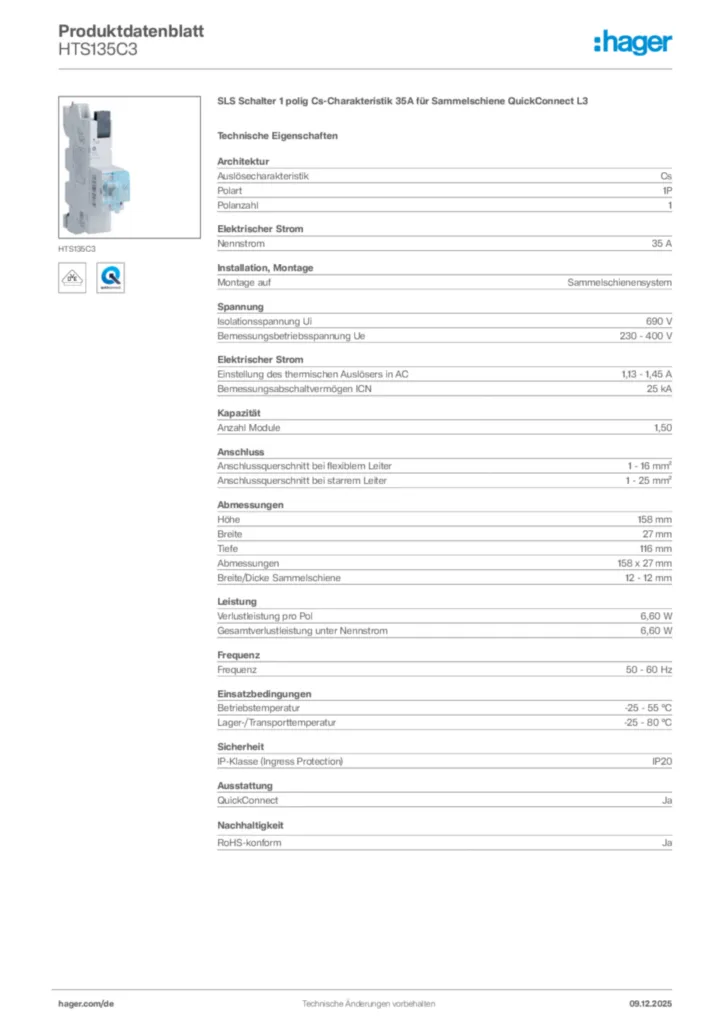

Produktdatenblatt
Hager Produktdatenblatt HTS135C3
SLS Schalter 1 polig Cs-Charakteristik 35A für Sammelschiene QuickConnect L3
PDF135.74 KB -
Montageanleitung
Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1.93 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTS325ESLS-Schalter 3-polig E-Charakteristik 25A für Sammelschiene QuickConnectPreis365,90 MDL/ Stück * -
2
HTS335ESLS-Schalter, 3-polig, E-Charakteristik, 35A, für Sammelschiene, QuickConnectPreis378,10 MDL/ Stück * -
3
HTS340ESLS-Schalter, 3-polig E-Charakteristik, 40A, für Sammelschiene, QuickConnectPreis387,70 MDL/ Stück * -
4
HTS350ESLS-Schalter, 3-polig, E-Charakteristik, 50A, für Sammelschiene, QuickConnectPreis392,90 MDL/ Stück * -
5
HTS363ESLS-Schalter, 3-polig, E-Charakteristik, 63A, für Sammelschiene, QuickConnectPreis397,70 MDL/ Stück *
Ausschreibungstext
SLS Schalter 1 polig Cs-Charakteristik 35A für Sammelschiene QuickConnect L3
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: Cs
Polart: 1P
Polanzahl: 1
Nennstrom: 35 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 6,60 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS135C3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
