SLS-Schalter 3-polig E-Charakteristik 25A für Sammelschiene QuickConnect HTS325E
Selektiver Leitungsschutzschalter (SLS, SH-Schalter, Hauptsicherungsautomat), 3-polig, E-Charakteristik, 25 Ampere, konform mit DIN VDE 0641-21 und DIN 43880, Baugröße 6. Ausgestattet mit QuickConnect für einfache Montage auf Sammelschienen. Bietet Kontaktstellungsanzeige und Multifunktionsverschluss gegen unbefugtes Schalten. Ideal für sichere Installation und Wartung.
EAN
3250613303112
Marke
Hager
VPE
1 Stück
Preisgruppe
H300
Preis
365,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

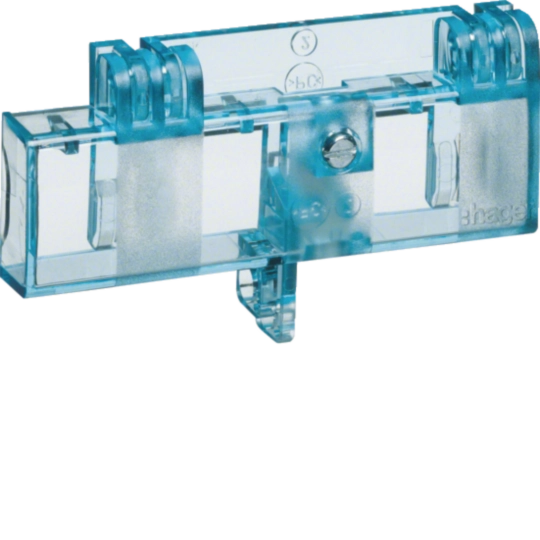

Multifunktionsverschluss für SLS-Schalter 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild HTS325E
Produktbild HTS325E
-
Produktdatenblatt
Hager Produktdatenblatt HTS325E
SLS-Schalter 3 polig E-Charakteristik 25A für Sammelschiene QuickConnect
PDF183.89 KB -
Montageanleitung
Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1.93 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
6.34 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN316CSLS Schalter 3 polig Cs-Charakteristik 16A für HutschienenmontagePreis409,50 MDL/ Stück * -
2
HTS390ESLS-Schalter 3-polig E-Charakteristik 100A für Sammelschiene QuickConnectPreis415,40 MDL/ Stück * -
3
HTN663ESLS-Schalter 4 polig 3P+N E-Charakteristik 63A für HutschienenmontagePreis500,80 MDL/ Stück * -
4
HTN325ESLS-Schalter 3 polig E-Charakteristik 25A für HutschienenmontagePreis361,30 MDL/ Stück * -
5
HTN620CSLS Schalter 4 polig 3P+N Cs-Charakteristik 20A für HutschienemontagePreis479,00 MDL/ Stück *
Ausschreibungstext
SLS-Schalter 3 polig E-Charakteristik 25A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 25 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 4 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS325E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
