Sockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 Platzeinheiten ZB013S
EAN
3250617620420
Marke
Hager
VPE
1 Stück
Preisgruppe
H010
Preis
783,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schrankverbindungen 6 Produkte verfügbar -
Lackstift 3 Produkte verfügbar -

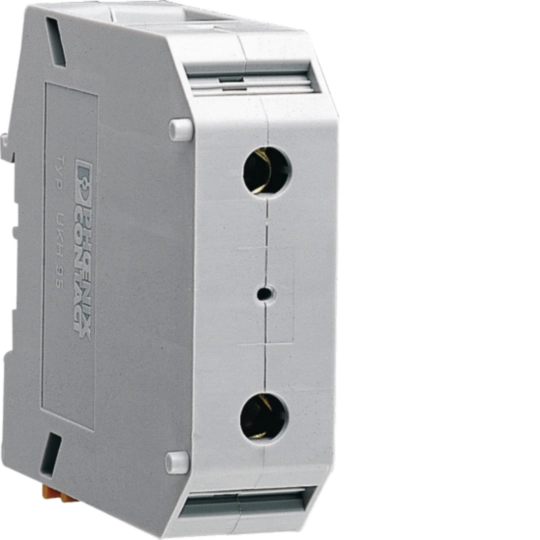

Durchgangs-Reihenklemme 3 Produkte verfügbar -

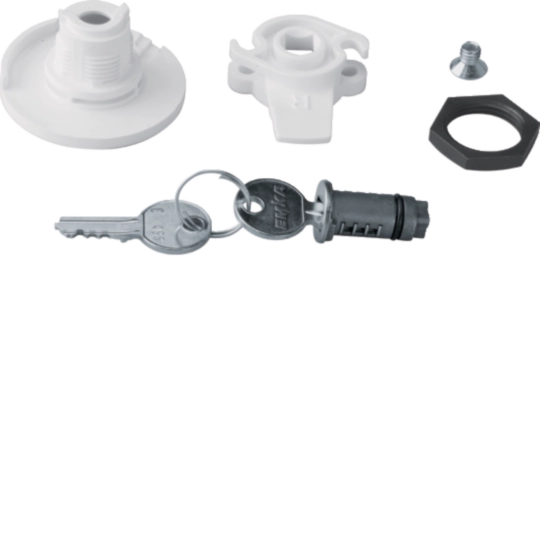

Schließsystem 21 Produkte verfügbar -

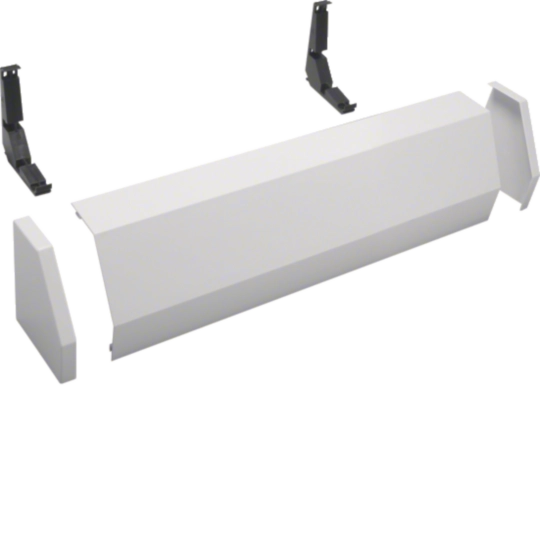

Rangierkanal 3 Produkte verfügbar -
Mehr sehen 171 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZB013S
Produktbild ZB013S
-

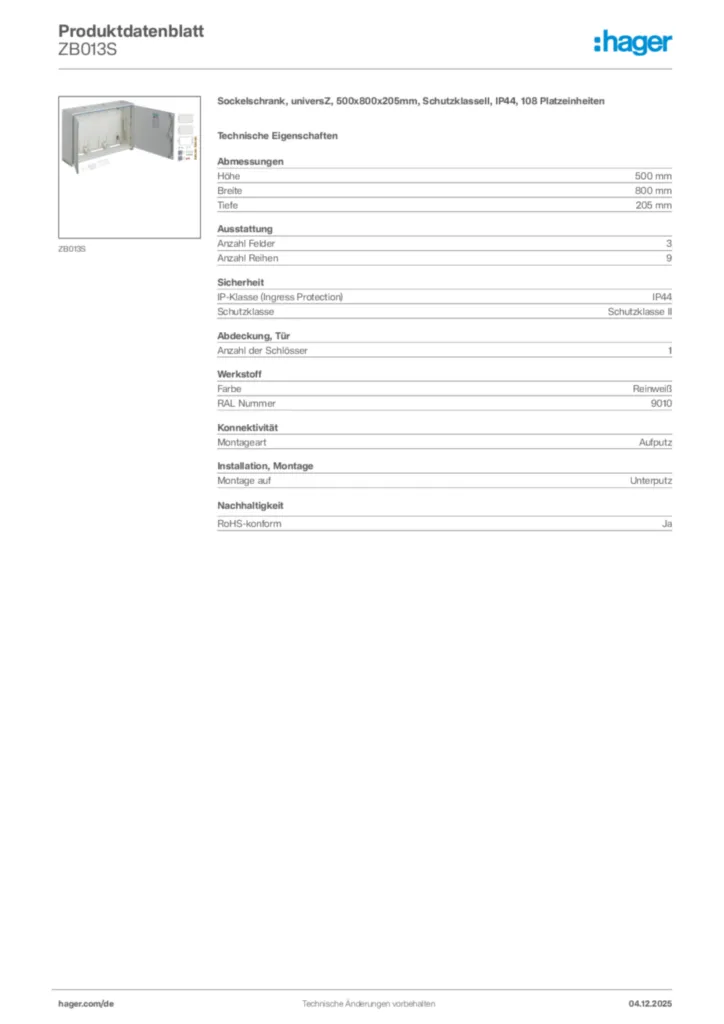

Produktdatenblatt
Hager Produktdatenblatt ZB013S
Sockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 Platzeinheiten
PDF89.96 KB -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3.08 MB -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311.73 KB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632.98 KB
Montageanleitung für FZ226, ZB011ES - Schränke, Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-02
PDF122.72 KB
Montageanleitung für FZ821N, ZB011ES - Leerschrank, universZ, Zubehör (Stand: 09.2013)
Montageanleitung International 2013-11-18
PDF783.27 KB
Montageanleitung für FZxx, P8xx, ZBxx - Schränke, Zubehör (Stand: 09.2013)
FZ598N, FZ598W - Türschild mit Klappgriff, für Schrank IP44
PDF283.79 KB
Montageanleitung für FZxx, ZBxx - Schränke, Türen, Zubehör (Stand: 09.2013)
FZ83xN, FZ84xN - Schubstangen
PDF2.01 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
URL6.68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ714Verbindungssatz, univers, für SockelPreis7,70 MDL/ Stück * -
2
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf SockelPreis18,80 MDL/ Stück * -
3
ZB011WSockelschrank, universZ, 500x300x205mm, SchutzklasseII, IP54, 36 PlatzeinheitenPreis552,00 MDL/ Stück * -
4
FZ613NSockel, univers, 100x800x205mmPreis249,30 MDL/ Stück * -
5
ZB012WSockelschrank, universZ, 500x550x205mm, SchutzklasseII, IP54, 72 PlatzeinheitenPreis746,50 MDL/ Stück *
Ausschreibungstext
Sockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 Platzeinheiten
Schrankgehäuse nach DIN VDE 0603-1 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Höhe: 500 mm
Breite: 800 mm
Tiefe: 205 mm
Anzahl Felder: 3
Anzahl Reihen: 9
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Anzahl der Schlösser: 1
Farbe: Reinweiß
RAL Nummer: 9010
Montageart: Aufputz
Montage auf: Unterputz
Fabrikat : Hager oder gleichwertig
Artikel : ZB013S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
