Tastsensor 3fach mit Temperaturregler und Display B.IQ Edelstahl Rostfrei 75663593
EAN
4011334257264
Marke
Berker
VPE
1 Stück
Preisgruppe
B082
Passende Tools
Preis
372,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Beschriftungsfeld 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild 75663593
Produktbild 75663593
-

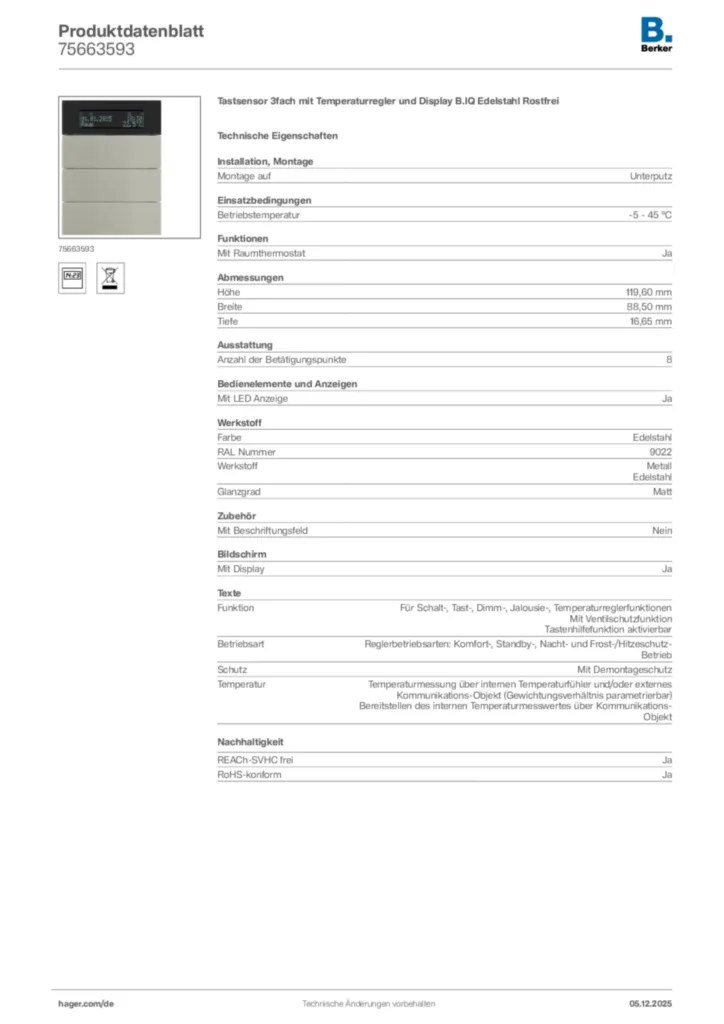

Produktdatenblatt
Berker Produktdatenblatt 75663593
Tastsensor 3fach mit Temperaturregler und Display B.IQ Edelstahl Rostfrei
PDF87.61 KB -
Montageanleitung
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-29
PDF264.57 KB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-28
PDF1.18 MB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF164.52 KB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF2.09 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Produktinformation
Überzeugend im Design - einfach in der Konfiguration:
die Berker RTR-Familie mit domovea (22DE0037)
ZIP2.94 MB -
Tool
Beschriftungsvorlagen (DesignPro 2000) für B.IQ Tastsensoren - 7516xx-7566xx, Stand: 2014-01
Tool de-DE 2023-10-30
EXE72.77 KB -
KNX Produktdatenbank
KNX plugin for 7566xx-BIQ - B.IQ push-button with thermostat (V205)
KNX Produktdatenbank en-GB, de-DE 2023-08-25
EXE9.16 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
ZIP6.34 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
EXE7.59 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE7.72 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
EXE6.35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE6.35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
PDF7.72 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 7566xx-BIQ - B.IQ Tastsensor mit Temperaturregler (DE, 2004-06)
Applikationshandbuch de-DE 2020-01-01
PDF1.54 MB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (DE, 2004-04)
Applikationshandbuch de-DE 2020-01-01
PDF486.88 KB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-01)
Applikationshandbuch en-GB 2020-01-01
PDF200.30 KB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (DE, 2006-11)
Applikationshandbuch de-DE 2020-01-01
PDF1.31 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2004-09)
Applikationshandbuch en-GB 2020-01-01
PDF2.39 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-07)
Applikationshandbuch en-GB 2020-01-01
URL2.63 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF269.33 KBKonformitätserklärung
Konformitätserklärung International 2021-05-04
269.68 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
75663599KNX Tastsensor 3-fach mit Temperaturregler und Display B.IQ polarweiß, mattPreis319,60 MDL/ Stück * -
2
75663592Tastsensor 3fach mit Temperaturregler und Display B.IQ Glas, schwarzPreis427,50 MDL/ Stück * -
3
75663590KNX Tastsensor 3-fach mit Temperaturregler und Display B.IQ Glas, polarweißPreis427,50 MDL/ Stück * -
4
80960299Abdeckung für Tastsensor-Modul 1fach mit Linse S.1/B.x polarweiß, mattPreis5,61 MDL/ Stück * -
5
80960285Abdeckung für Tastsensor-Modul 1fach mit Linse S.1/B.x anthrazit, mattPreis6,41 MDL/ Stück *
Ausschreibungstext
Tastsensor 3fach mit Temperaturregler und Display B.IQ Edelstahl Rostfrei
B.IQ Tastsensor 3-fach mit Temperaturregler und Display (RTR-Display), rahmenlos, drei Wippen, mit Betriebs-LED, blau und sechs Status-LED, weiß, Display, dunkel mit weiß leuchtender Schrift, mit Demontageschutz. Unterputz-Installation. EIB-Anwendermodul zum Aufstecken auf Busankoppler plus Up über Anwenderschnittstelle (AST). Kombinationsgerät aus Tastsensor und Raumtemperaturregler mit Raumtemperaturschaltuhr sowie zwei Wochenschaltuhren, 3 Wippen zur Bedienung von Gebäudefunktionen in beliebigen Kombinationen, zweizeiliges Display mit zusätzlicher Symbolzeile, mit zwei zusätzlichen integrierten Tasten zum Einstellen und Ablesen von Raumtemperatur, Raumtemperaturschaltuhr, Wochenschaltuhren, Grundeinstellungen sowie Anzeige von Datum, Uhrzeit, Außentemperatur sowie 14 Byte Meldetexten (EIS 15). Display: Beleuchtung Ein, automatische Abschaltung, Schaltung über Objekt. Beschriftung möglich über optionale Beschriftungsfelder, Beleuchtung über Status-LED. Alarmmeldung nach Abziehen vom UP Busankoppler als 1-Bit Schaltelegramm, 1- oder 2-Byte Wertetelegramm, Bedienung sperrbar über Objekt, Tastsensor: Bedienkonzept pro Wippe als 2 Tasten (2 Objekte) oder Wippe (1 Objekt), Tastenhilfe mit Klartextanzeige, Tastenfunktionen: Schalten/Tasten, Dimmen, Einflächenbedienung (Schalten/Tasten, Dimmen, Jalousie) möglich, Jalousie, Wertgeber EIS 6 (1 Byte), Lichtszenenabruf mit/ohne Speicherfunktion, Wertgeber 2 Byte, Betriebsmodus-Umschaltung Reglerbetrieb, Schaltuhr-Bedienung. Wippenfunktionen: Schalten, Dimmen, Jalousie jeweils mit/ohne Einflächenbedienung, Betriebsmodus-Umschaltung für Reglerbetrieb. Raumtemperaturregler: Einzelraum-Temperaturregelung, Erfassung der aktuelle Raumtemperatur und Verarbeitung zu einer Stellgröße. Reglerbedienung Tasten links und rechts des Displays: Betriebsmodusumschaltung (Komfort-, Standby-, Nacht-, Frost/Hitzeschutz-Betrieb), Temperatur-Sollwerte. Betriebsarten: Heizen, Kühlen bzw. Heizen und Kühlen, Grund- und Zusatzheizen/Kühlen bzw. Grund- und Zusatzheizen und Kühlen, Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar, Ventilschutzfunktion. Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) schaltende 2-Punkt-Regelung (Ein/Aus), Präsenztaste zur Komfortverlängerung parametrierbar, Temperaturerfassung über internen und/oder externen Fühler (Mittelwertbildung möglich), Stellgrößenobjekte invertierbar, Meldeobjekte für Heizen und Kühlen, Objekt für Reglerstatus, Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper, Separates Fensterkontakt-Objekt, Raumtemperaturschaltuhr: Zeitabhängige Verstellung der Betriebsmodi Komfort-, Standby-, Nacht-Betrieb, Wochenprogramm, max. 28 Schaltzeiten, Sperrung über Objekt. Wochenschaltuhren: Funktion Schalten, Wertgeber 1 Byte, Lichtszenen-Nebenstelle, max. 14 Schaltzeiten, Sperrung der Schaltuhren über Objekt.
Montage auf: Unterputz
Betriebstemperatur: -5 - 45 °C
Mit Raumthermostat: Ja
Höhe: 119,60 mm
Breite: 88,50 mm
Tiefe: 16,65 mm
Anzahl der Betätigungspunkte: 8
Mit LED Anzeige: Ja
Farbe: Edelstahl
RAL Nummer: 9022
Werkstoff: Metall
Edelstahl
Glanzgrad: Matt
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 75663593
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
