Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm UDS3070120
EAN
4012002238400
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
341,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Aufstockrahmen 2 Produkte verfügbar -
Rohreinführung 2 Produkte verfügbar -
Zubehör 8 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild UDS3070120
Produktbild UDS3070120
-
Produktdatenblatt
Hager Produktdatenblatt UDS3070120
Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm
PDF171.56 KB -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2.29 MB
Montageanleitung für BKZHxx, UDB2xx, UDB3xx, UDH2xx, UDH3xx, UDS3xx - Universal-Bodendosen, Zubehör (Stand: 02.2018)
Bedienungsanleitung International 2018-02-06
PDF4.73 MB
Montageanleitung für UDB2050080, UDB3050080, UDH2050080, UDH3050080, UDS3070120 - Universal-Bodendose mit Bodenblech/Haltepratzen/Stahlblechschalung (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF260.93 KB
Montageanleitung für UDS3070120 - Universal-Bodendose, Rohreinführung (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF236.11 KB
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4.28 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2.32 MB -
Produktinformation
Universal-Bodendose mit Stahlblechschalung Größe 3
(16DE0111_20)
PDF240.12 KB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
STP50.17 MB -
STEP Dateien
Step Model UDS3070120
STEP Dateien International 2022-11-28
PDF1.42 MB -
Produkt Zeichnung
TECHNICALDRAWING UDS3070120
Produkt Zeichnung International 2022-11-28
DXF34.99 KB -
DXF Dateien
DXF_Datei UDS3070120
DXF Dateien International 2022-11-28
PDF91.08 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2024-08-27
49.71 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UKK340383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x38mmPreis152,80 MDL/ Stück * -
2
UKK340382Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x38mmPreis145,50 MDL/ Stück * -
3
UKK340283Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mmPreis145,50 MDL/ Stück * -
4
UKK340282Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x28mmPreis139,50 MDL/ Stück * -
5
UKK240383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 240x38mmPreis133,70 MDL/ Stück *
Ausschreibungstext

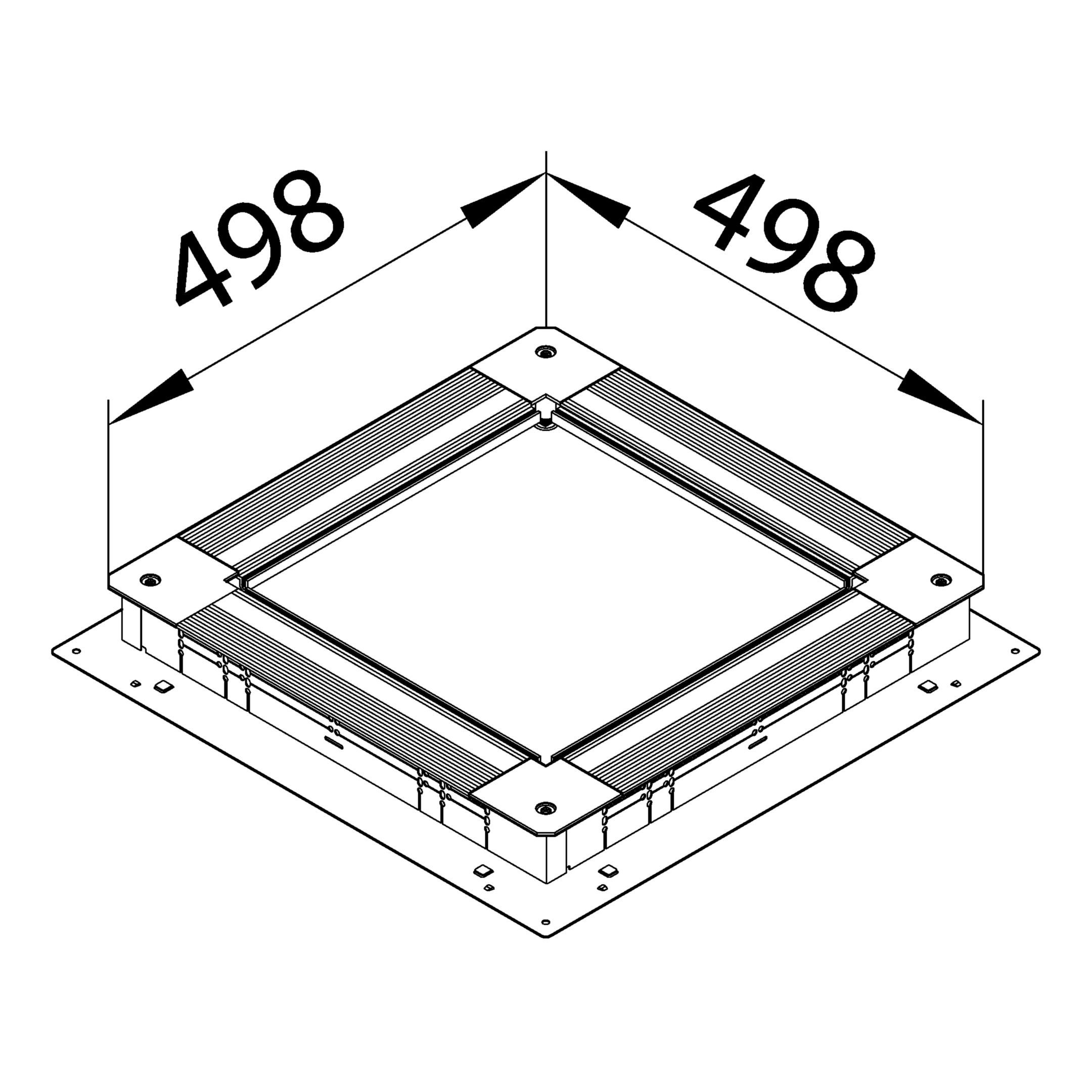

Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm
Universal-Bodendose nach DIN EN 50085-1 und DIN EN 50085-2-2 geeignet für alle Kanalbreiten bis Nennmaß, mit perforierten Stahlbechseitenwänden im Systemraster, Bodenblech, Montageschutzdeckel und innenliegender stufenloser Höhennivellierung.
Länge: 498 mm
Mindestestrichhöhe: 70 mm
Nivellierbereich: 70 - 120 mm
Nenngröße: 340 mm
Vertikale Last auf kleine Oberfläche: 1,5 kN
Geeignet für Dichtungseinbau: Nein
Mit Bodenplatte: Ja
Montagedeckelaufnahme: Ja
Werkstoff Seitenwand: Stahl
Werkstoff: Stahl
Halogenfrei: Ja
Deckelausführung: Blind
Entkopplungsmöglichkeit Oberteil vom Unterteil: Nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UDS3070120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
