Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x38mm UK240382
EAN
4012002238554
Marke
Hager
VPE
2 m
Preisgruppe
T070
Passende Tools
Preis
101,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterflurdose 21 Produkte verfügbar -
Schalungselement 2 Produkte verfügbar -
Kupplung 3 Produkte verfügbar -
Vertikalkrümmer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Mehr sehen 4 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

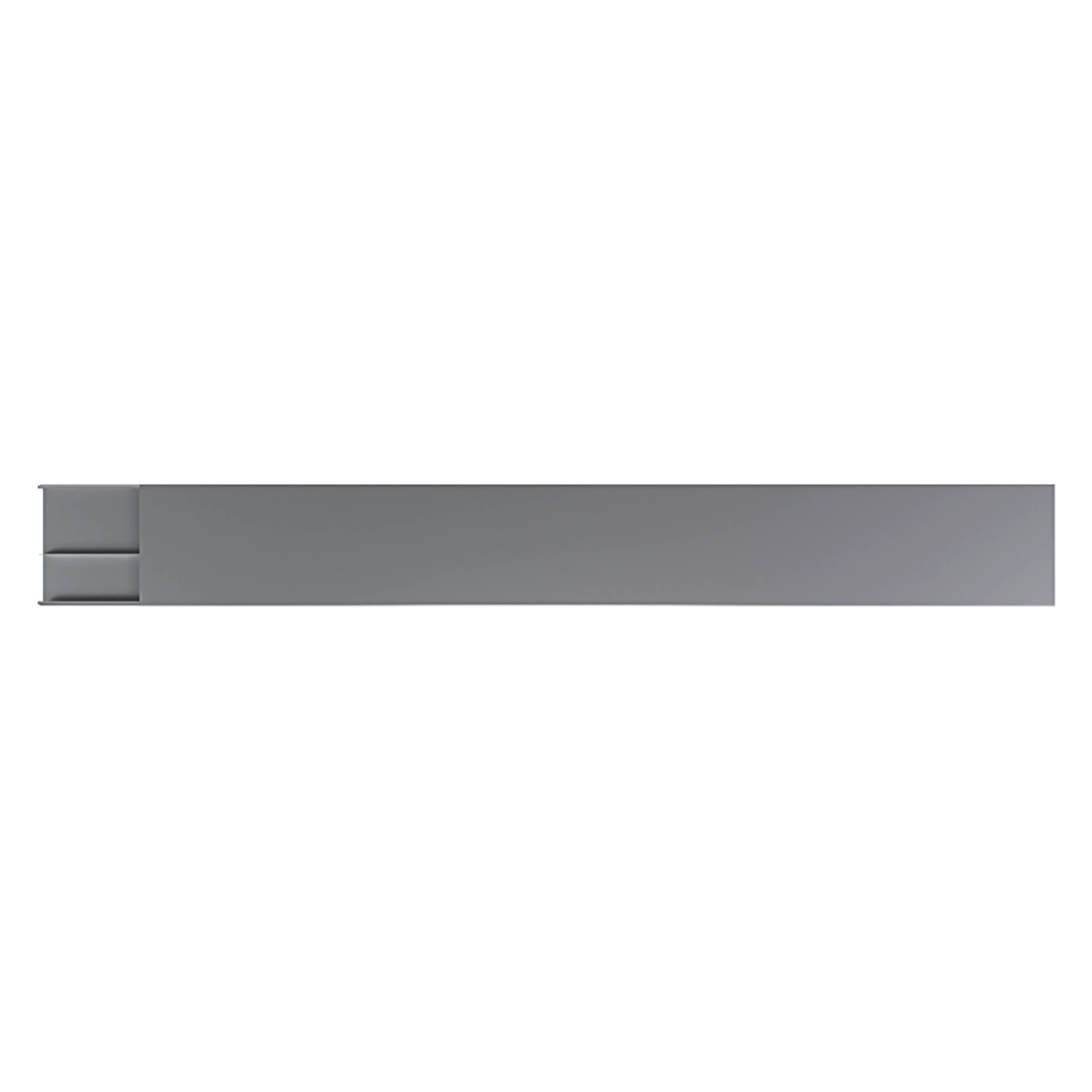

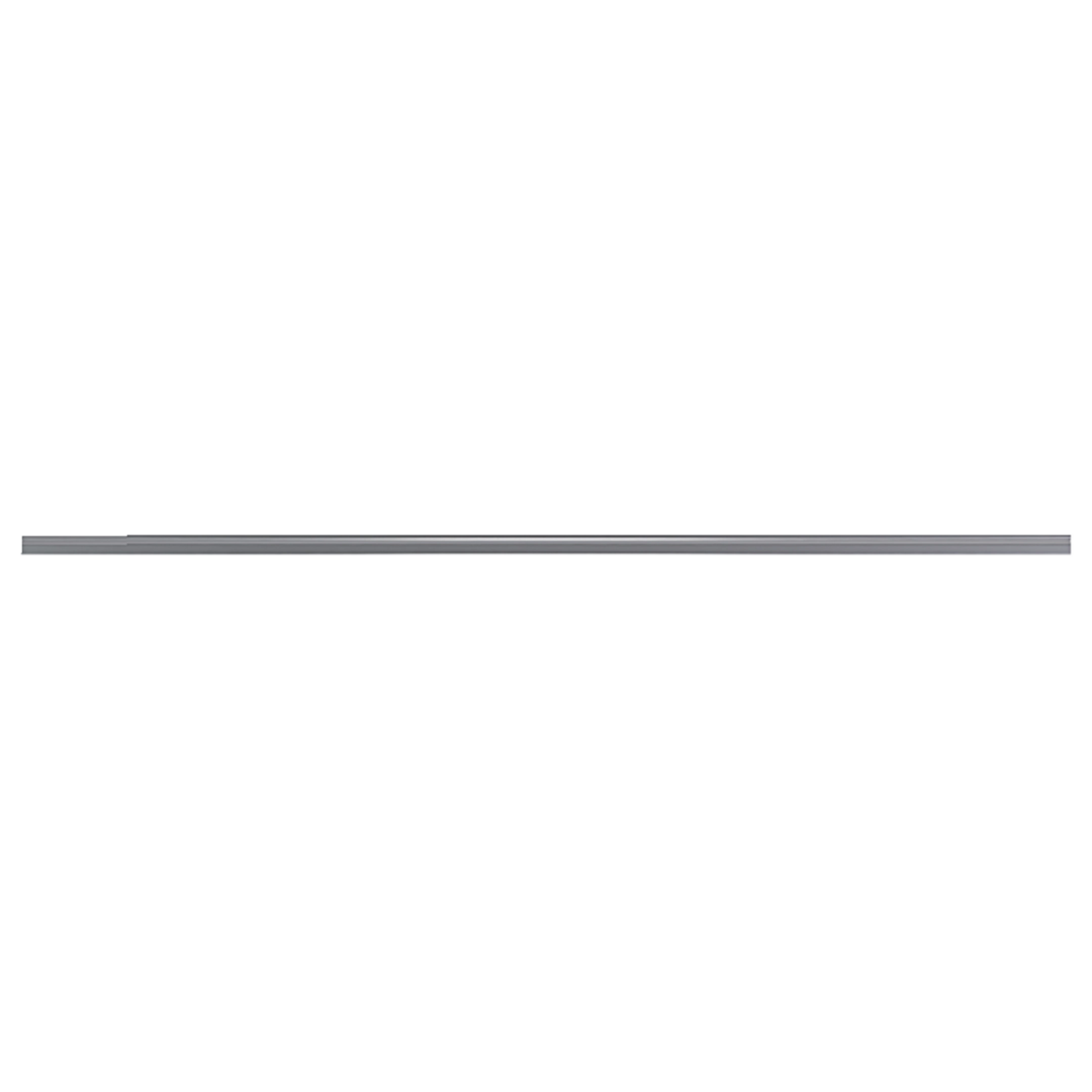

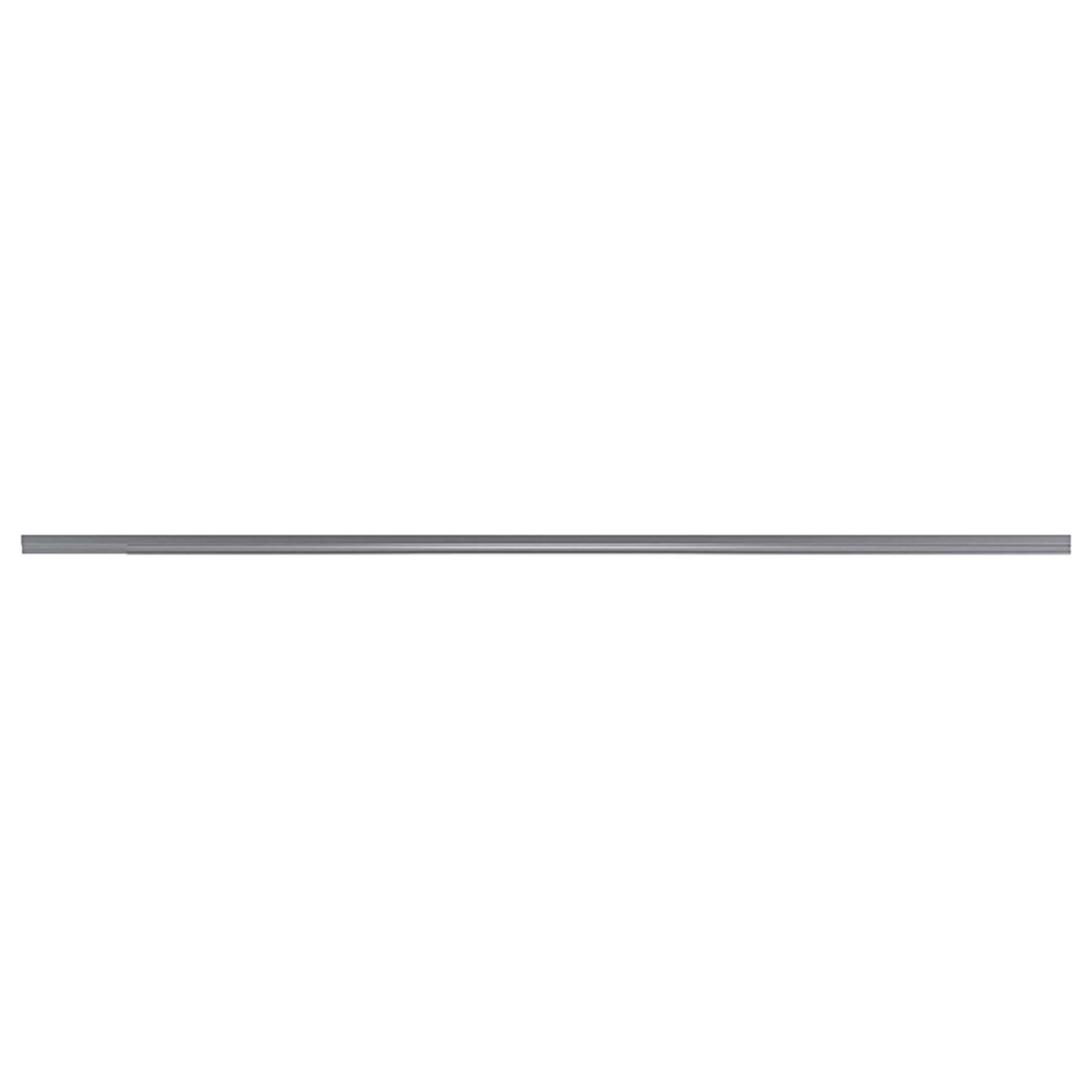

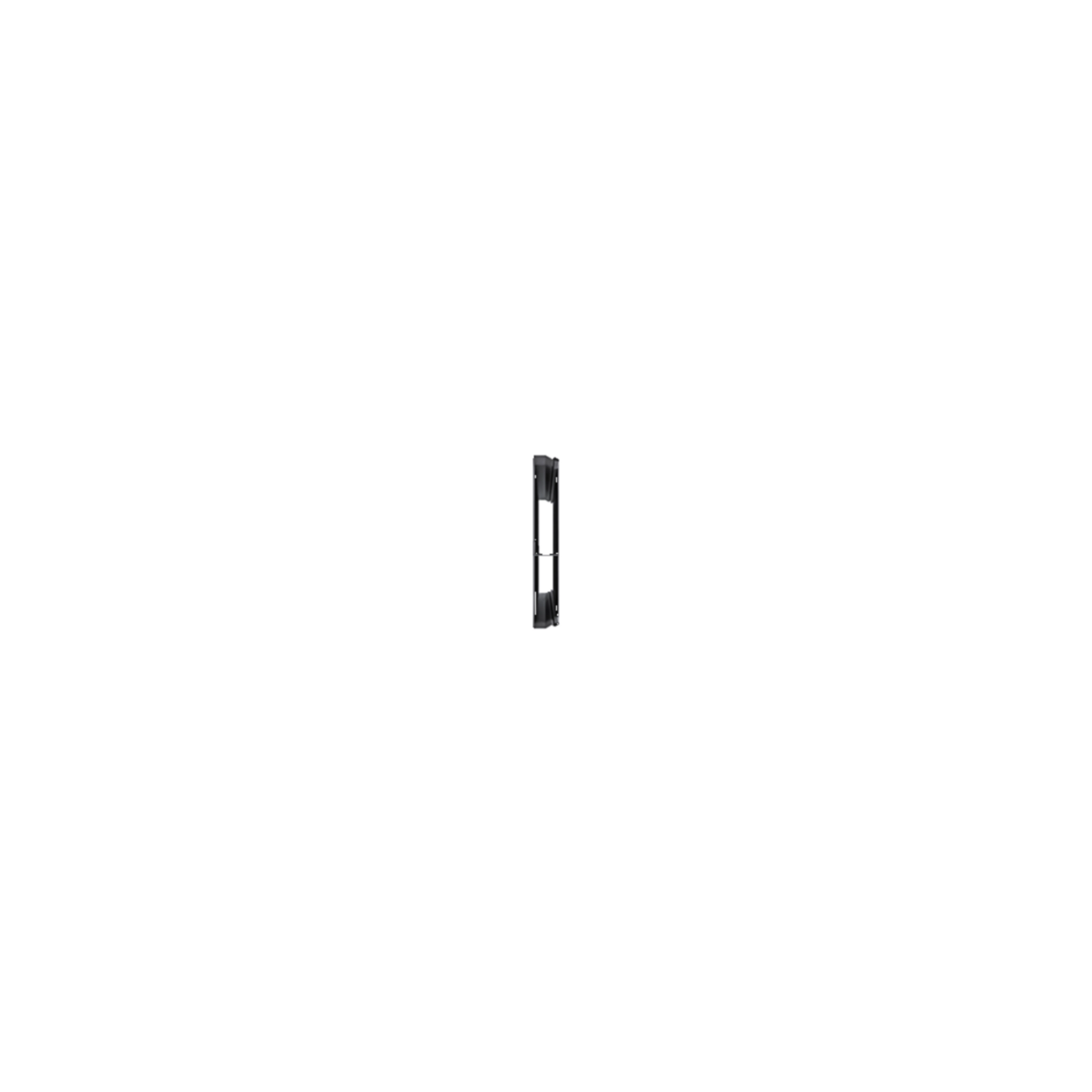

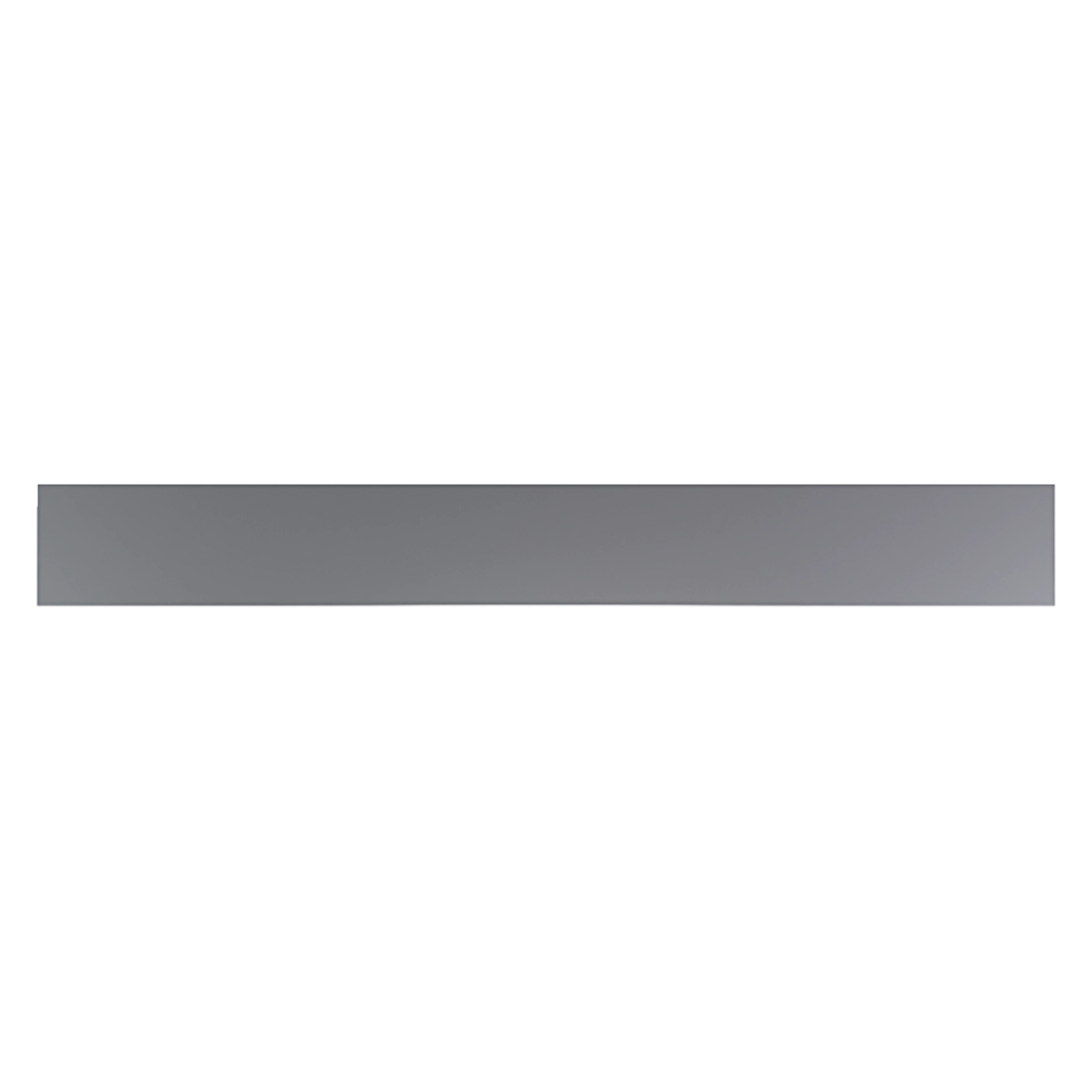

Produktbild
Produktbild UK240382
Produktbild UK240382
-
Produktdatenblatt
Hager Produktdatenblatt UK240382
Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
PDF129.64 KB -
Bedienungsanleitung
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4.28 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2.32 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
MSI389.75 KB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei UK240382
DXF Dateien International 2022-11-28
STP366.15 KB -
STEP Dateien
Step Model UK240382
STEP Dateien International 2022-11-28
PDF205.09 KB -

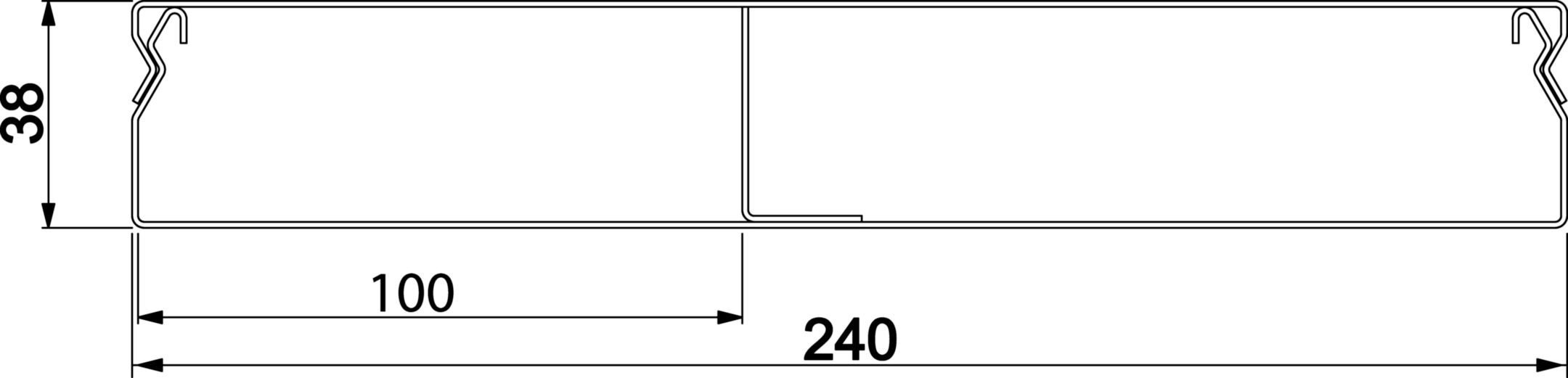

Produkt Zeichnung
TECHNICALDRAWING UK240382
Produkt Zeichnung International 2022-10-20
PDF28.14 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2024-08-27
49.71 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UKK340383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x38mmPreis152,80 MDL/ Stück * -
2
UKK340382Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x38mmPreis145,50 MDL/ Stück * -
3
UKK340283Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mmPreis145,50 MDL/ Stück * -
4
UKK340282Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x28mmPreis139,50 MDL/ Stück * -
5
UKK240383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 240x38mmPreis133,70 MDL/ Stück *
Ausschreibungstext
Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
Unterflur-Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 für estrichüberdeckte Montage mit Trennsteg, abnehmbares, mit Trennstegmarkierungen versehenes, Oberteil zum einfachen Einlegen von Leitungen.
Höhe: 38 mm
Breite: 240 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 9120 - 9120 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 36
Abnehmbare Abdeckung: Ja
Kammeranzahl: 2 - 2
Bodeninstallationssystem Montage auf: Estrichüberdeckt
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Vertikale Last auf kleine Oberfläche: 1,5 kN
Fabrikat : Hager oder gleichwertig
Artikel : UK240382
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
