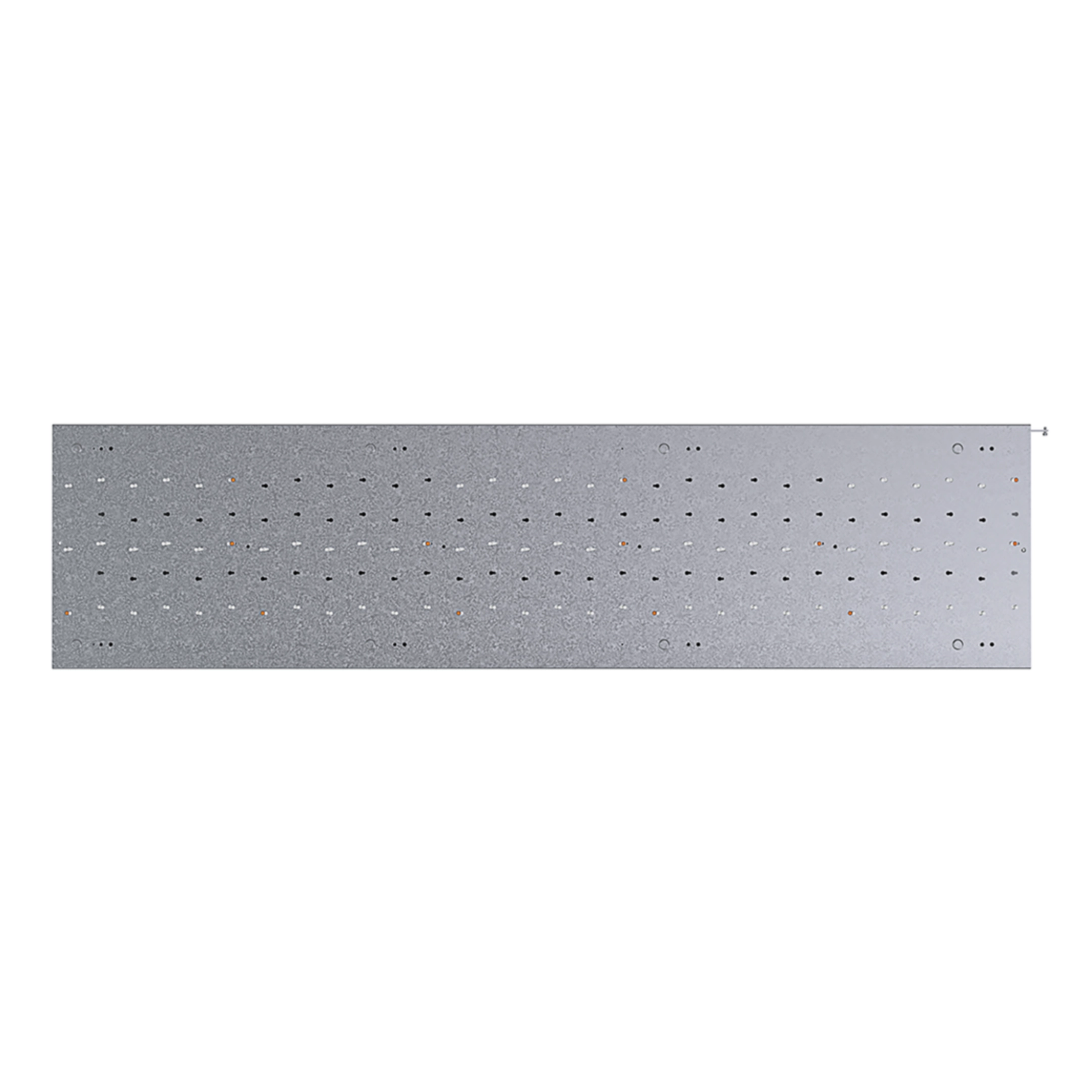

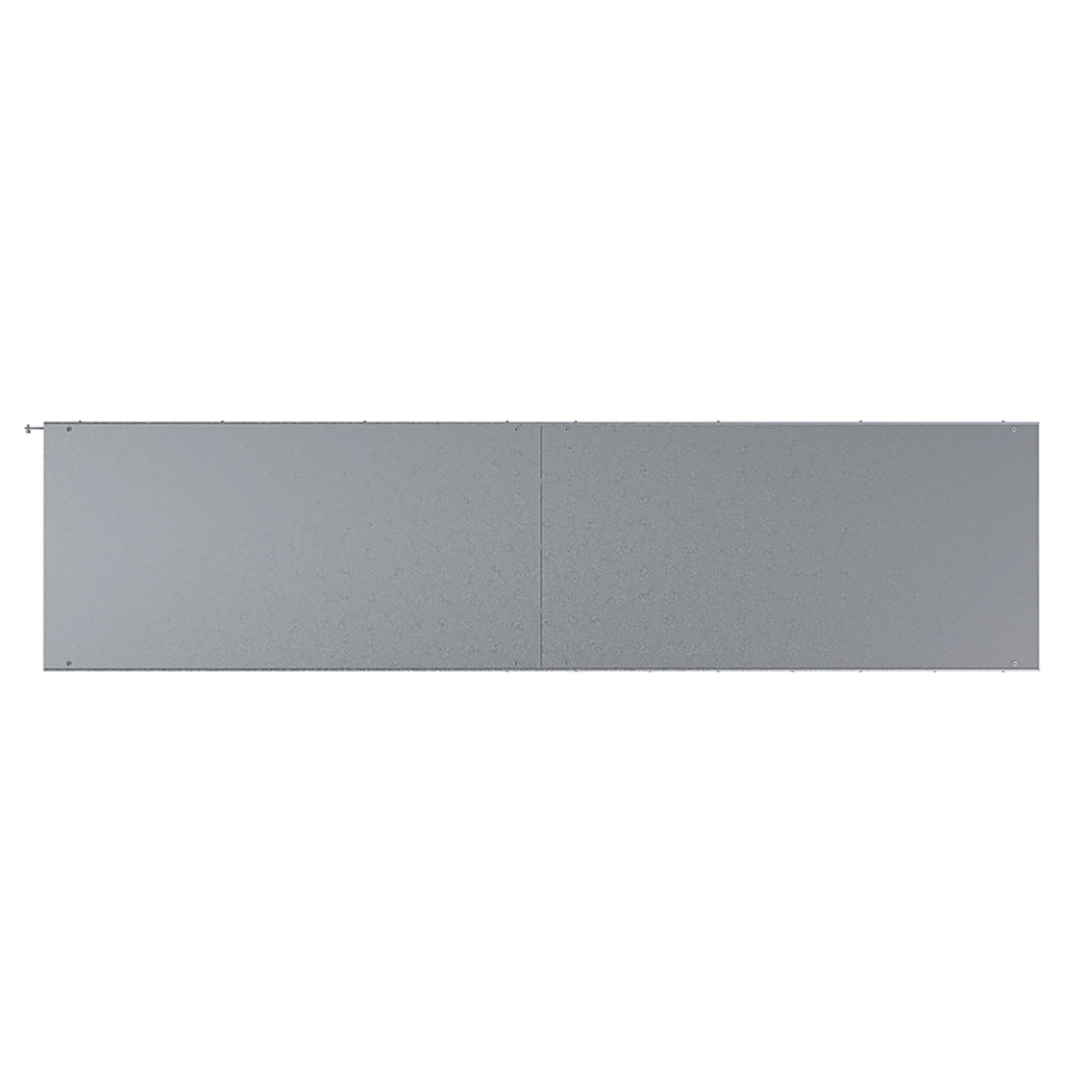

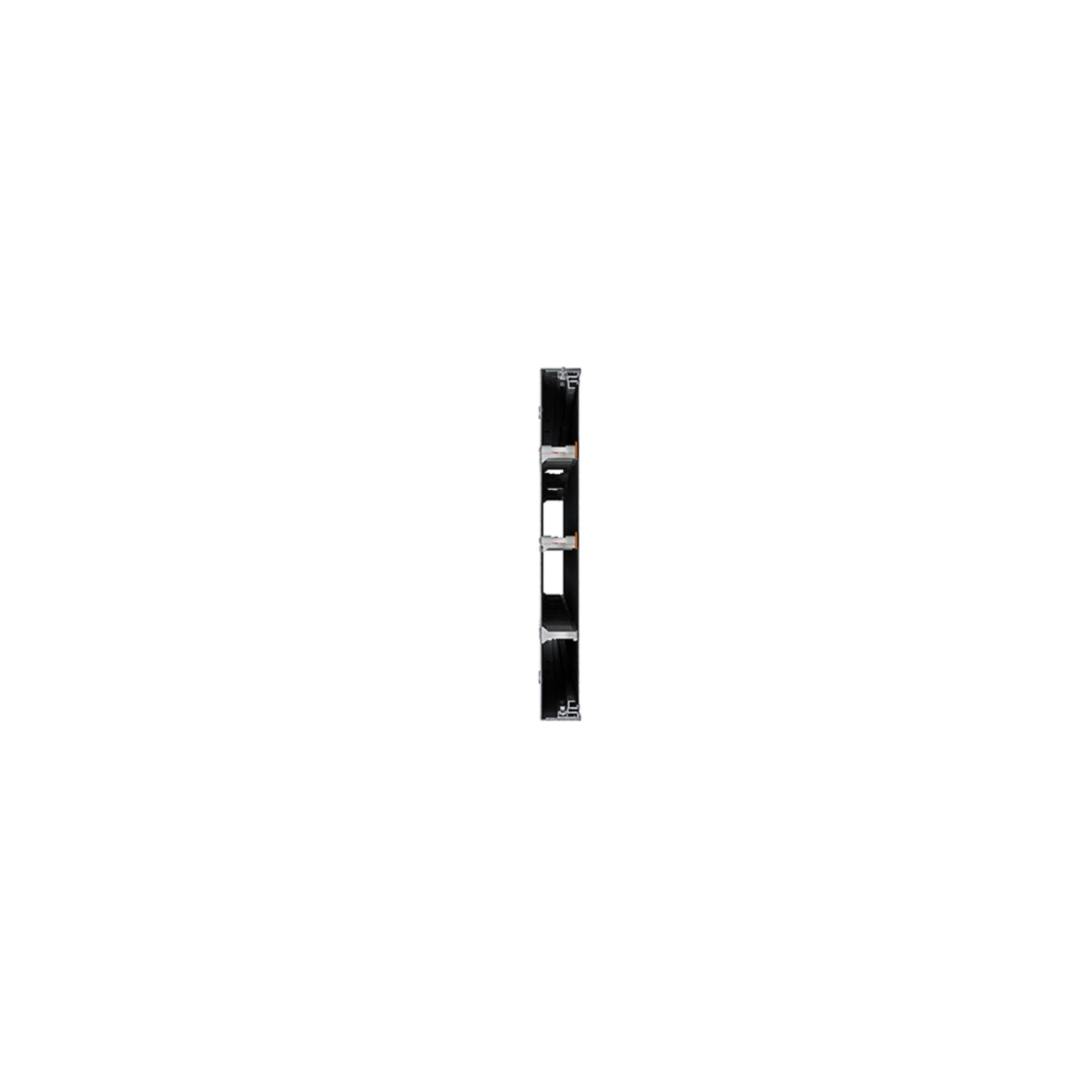

Unterteil für Bodenkanal geschlossen BKGD 500×60 mit Länge von 2m BKGD500601
Das Unterteil BKGD 500x60 für Bodenkanäle, geeignet für trockene Innenräume, besteht aus einem Bodenwannenblech und vormontierten Seitenprofilen. Es umfasst Geräteträger und Kanalverbinder. Die Bodenanschlagsprofile sind zwischen 0-25 mm verstellbar. Geprüft nach DIN EN 50085-2-2, ideal für estrichbündige Installationen.
EAN
4012740030762
Marke
Hager
VPE
2 m
Preisgruppe
T060
Passende Tools
Preis
185,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 2 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Kupplung 2 Produkte verfügbar -
Erdanschluss 3 Produkte verfügbar -
Schallbarriere 2 Produkte verfügbar -
Mehr sehen 16 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BKGD500601
Produktbild BKGD500601
-
Produktdatenblatt
Hager Produktdatenblatt BKGD500601
Unterteil für Bodenkanal geschlossen BKGD 500x60 mit Länge von 2m
PDF239.30 KB -
Montageanleitung
Montageanleitung de-DE, de-AT 2019-03-01
PDF35.49 MB
Montageanleitung en-GB 2019-03-01
PDF35.49 MB -
Broschüre
Führend im Boden
Bodenkanäle tehalit BKG und BKB: flexible Planung, einfache Montage (23DE0157)
PDF11.84 MB
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12.39 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF Dateien International 2023-09-26
STP80.74 KB -
STEP Dateien
STEP Dateien International 2023-09-26
PDF1.08 MB -
Produkt Zeichnung
Product Drawing International 2023-09-26
PDF31.80 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem (DE, 10-2025)
PDF36.64 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Produktlizenz
Produktlizenz de-CH 2024-03-04
PDF413.66 KB -
Konformitätserklärung
Konformitätserklärung International 2023-09-20
272.71 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 MDL/ Stück *
Ausschreibungstext
Unterteil für Bodenkanal geschlossen BKGD 500x60 mit Länge von 2m
Unterteil zu Bodenkanal für trockene Räume im Innenbereich mit trockengepflegten Fußböden. Das Unterteil besteht aus einem Bodenwannenblech mit vormontierten Seitenprofilen und wird inklusive Geräteträgern, Kanalverbindern und Montageschutzabdeckungen geliefert. Die vormontierten Bodenanschlagsprofile haben einen Verstellbereich zwischen 0 - 25 mm und entsprechen der möglichen aufzubringenden Bodenbelagsstärke. Geprüft nach DIN EN 50085-2-2.
Breite: 500 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 27280 - 27280 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 104
Mindestestrichhöhe: 60 mm
Nivellierbereich: 71 - 227 mm
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Bodenpflege: Trocken
Anzahl der Einbaueinheiten: 52
Kammeranzahl: 4 - 4
Montageart Trennwand: Schnappbefestigung
Mit Trennwand: Ja
Montageöffnung: Ohne
Oberfläche Seitenwand Boden: Verzinkt
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Nein
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKGD500601
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
