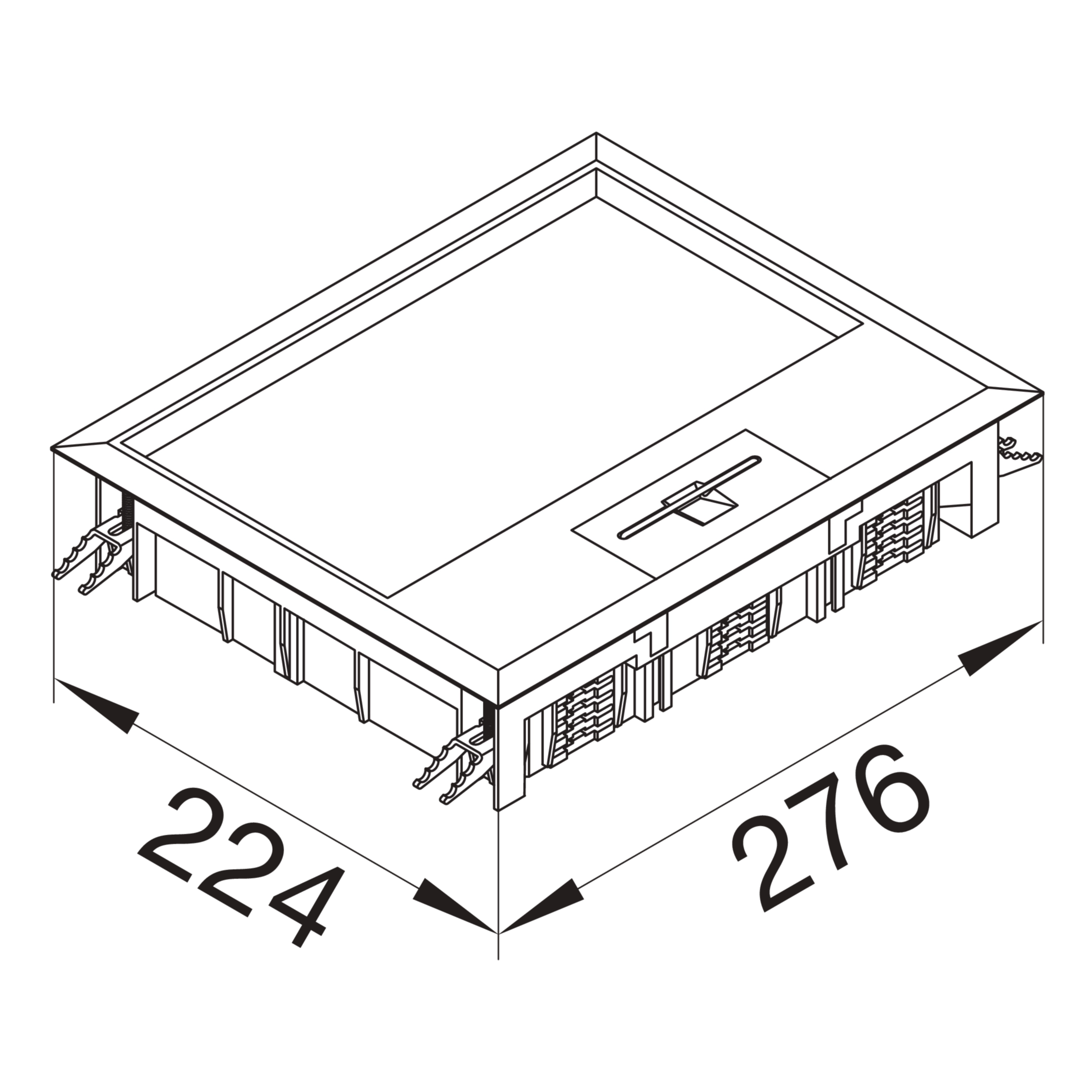

Versorgungseinheit aus Edelstahl E09 200x253mm für 12mm Bodenbelag VEE0912E
EAN
4012002247600
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
898,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör für Flachkette 3 Produkte verfügbar -
Rastleiterverlängerung 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VEE0912E
Produktbild VEE0912E
-

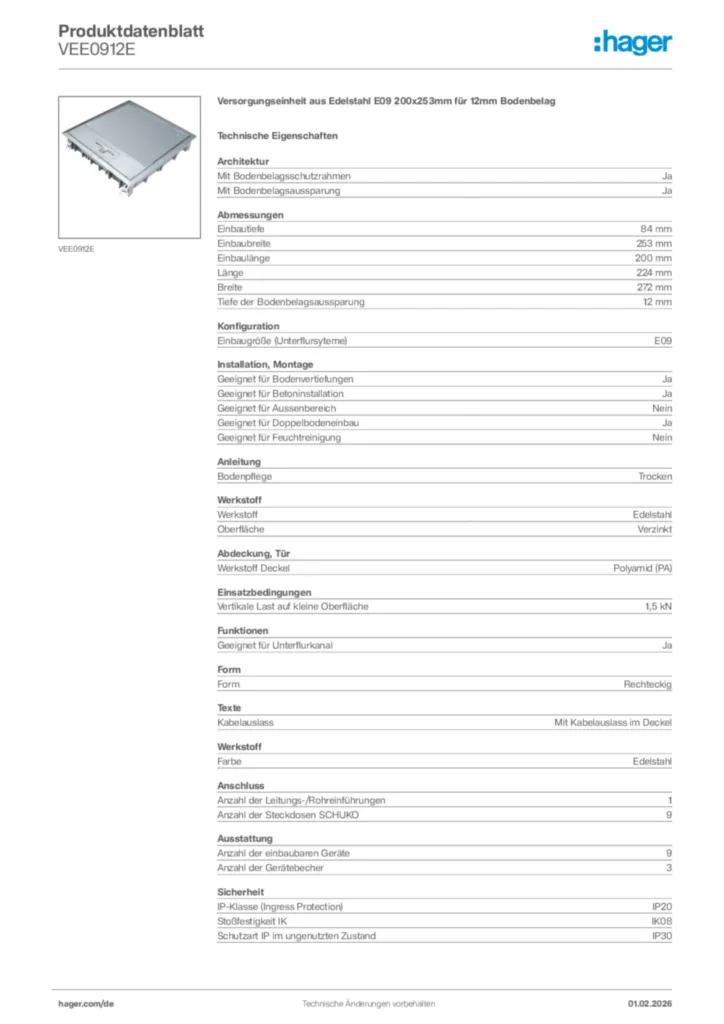

Produktdatenblatt
Hager Produktdatenblatt VEE0912E
Versorgungseinheit aus Edelstahl E09 200x253mm für 12mm Bodenbelag
PDF153.83 KB -
Bedienungsanleitung
Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)
Bedienungsanleitung International 2016-05-10
PDF2.20 MB -
Montageanleitung
Montageanleitung für VExx, VEQxx, VQ06xx, VQ12xx, VR06xx, VR1xx - Versorgungseinheiten (Stand: 05.2016)
Montageanleitung International 2016-05-10
PDF2.45 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2.32 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
STP50.17 MB -
STEP Dateien
VEE0912E
STEP Dateien International 2024-07-16
PDF580.68 KB -
Produkt Zeichnung
Product Drawing International 2024-02-27
DXF45.90 KB -
DXF Dateien
VEE0912E
DXF Dateien International 2024-07-16
PDF139.85 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21.13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99.70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
URL21.12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
PDF653.00 B -
Konformitätserklärung
CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF48.47 KBEU-Konformitätserklärung VQ_VR_VE
Konformitätserklärung International 2017-11-20
120.65 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 MDL/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 MDL/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 MDL/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 MDL/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 MDL/ Stück *
Ausschreibungstext
Versorgungseinheit aus Edelstahl E09 200x253mm für 12mm Bodenbelag
Versorgungseinheit nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen, Gerätebecher stufenweise bis 18 mm absenkbar, mit Anschlussmöglichkeit für Flachkette.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 84 mm
Einbaubreite: 253 mm
Einbaulänge: 200 mm
Länge: 224 mm
Breite: 272 mm
Tiefe der Bodenbelagsaussparung: 12 mm
Einbaugröße (Unterflursyteme): E09
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Edelstahl
Oberfläche: Verzinkt
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Geeignet für Unterflurkanal: Ja
Form: Rechteckig
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Edelstahl
Anzahl der Leitungseinführungen: 1
Anzahl der Steckdosen SCHUKO: 9
Anzahl der einbaubaren Geräte: 9
Anzahl der Gerätebecher: 3
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : VEE0912E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
