Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht ZU59XS
EAN
3250617811736
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
412,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

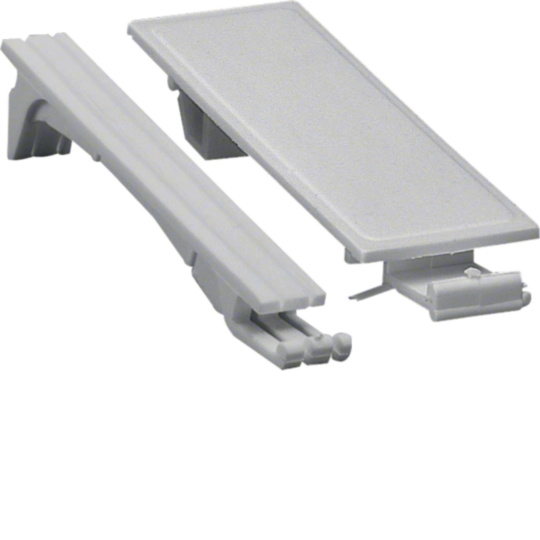

Abdeckstreifen/-leiste 2 Produkte verfügbar -

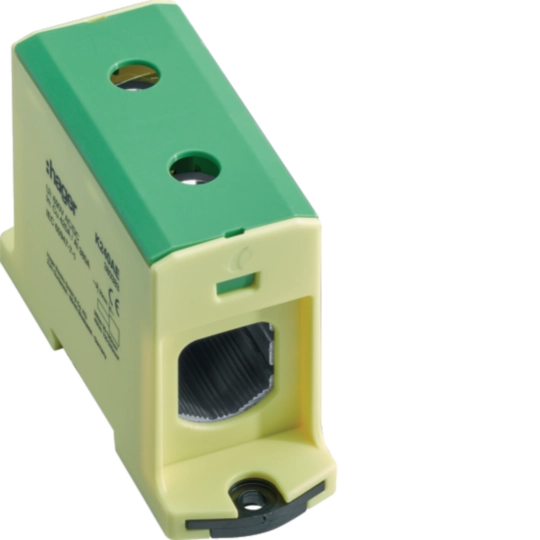

Durchgangs-Reihenklemme 9 Produkte verfügbar -
Abschottung 6 Produkte verfügbar -

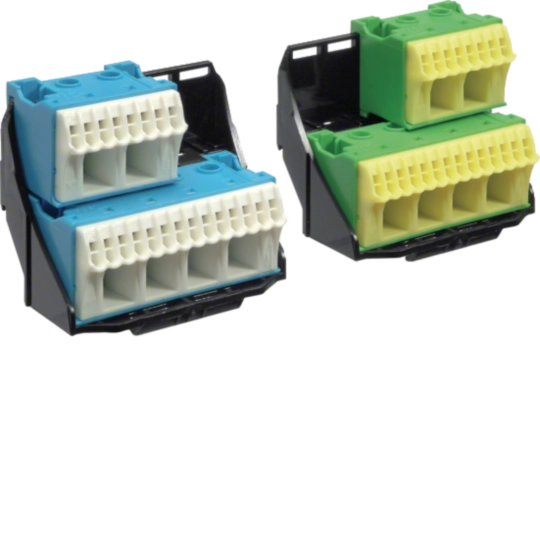

Quick-Connect Klemme 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZU59XS
Produktbild ZU59XS
-
Produktdatenblatt
Hager Produktdatenblatt ZU59XS
Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht
PDF130.73 KB -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673.51 KB -
Montageanleitung
Montageanleitung für ZU*XS univers Z Etagenadapter
Montageanleitung International 2020-01-01
PDF1,007.35 KB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15.39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
URL6.68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
444.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 MDL/ Stück * -
2
ZU15SVerteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerechtPreis232,60 MDL/ Stück * -
3
ZU26KSVerteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerechtPreis271,60 MDL/ Stück * -
4
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 MDL/ Stück * -
5
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 MDL/ Stück *
Ausschreibungstext
Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 9
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU59XS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
