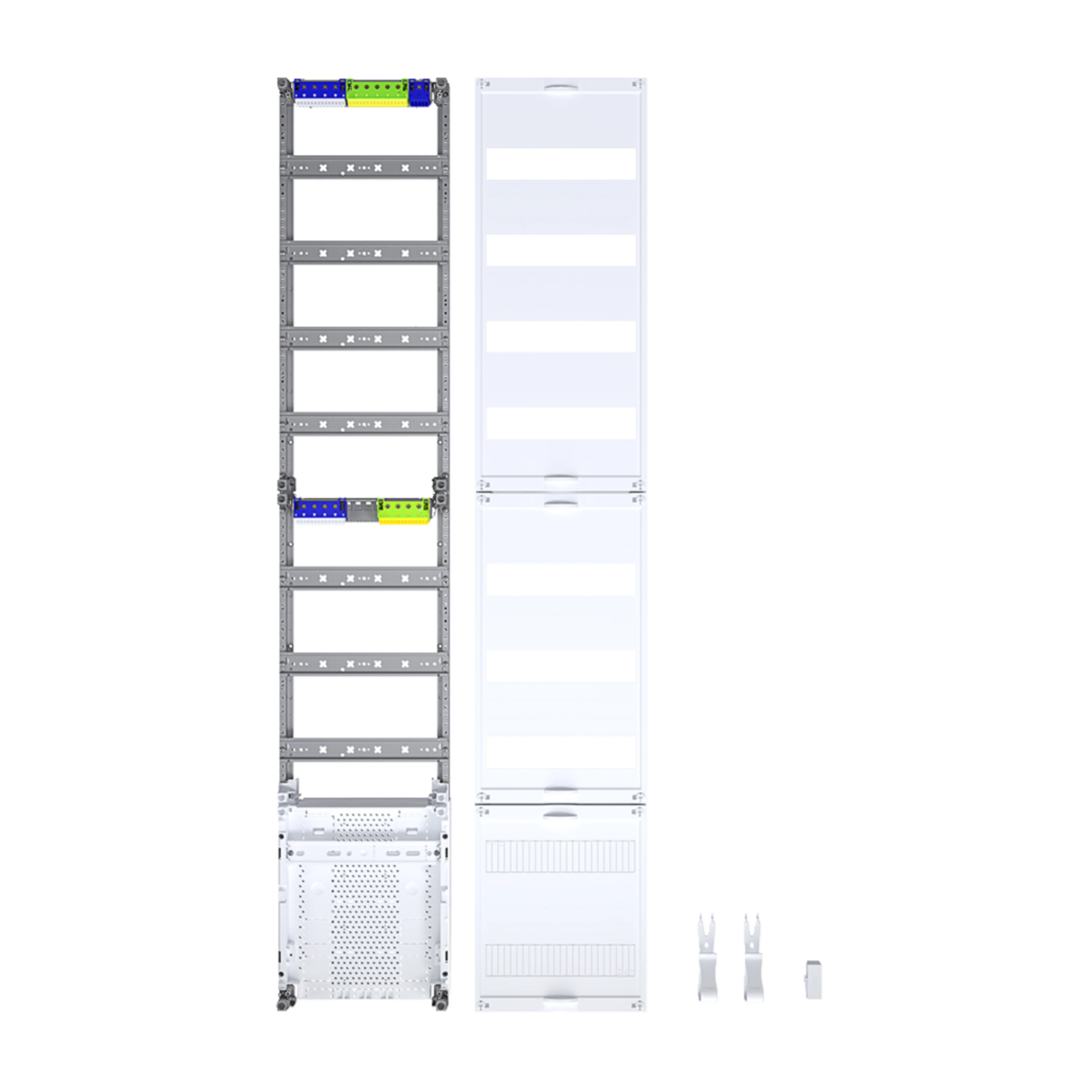

Verteilerfeld, univers Z, Höhe 1350mm, 7-reihig, 1-feldig, mit APZ unten ZU59VT7APZ2
Verteilerfeld, univers Z, 1350mm hoch, 7-reihig, 1-feldig, inklusive Abschlusspunkt (APZ) im Zählerplatz unten. Ideal für Installationsverteiler: Ermöglicht effiziente Kabelführung und Zugänglichkeit. Geeignet für den Einsatz in Infrastrukturprojekten. Einfache Montage, robuste Konstruktion.
EAN
3250612532667
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
481,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Durchgangs-Reihenklemme 9 Produkte verfügbar -
Quick-Connect Klemme 2 Produkte verfügbar -
Abschottung 6 Produkte verfügbar -

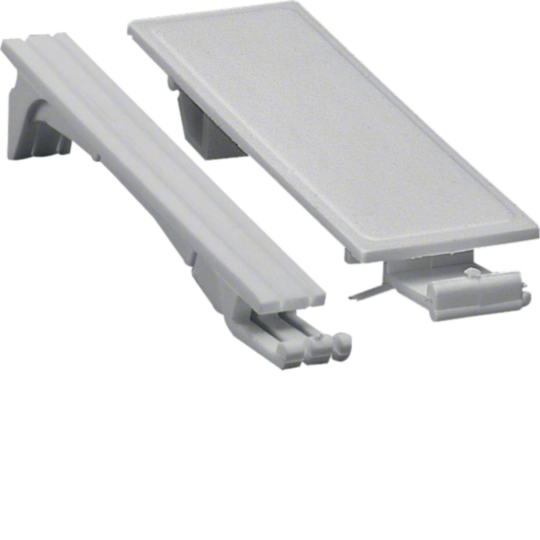

Abdeckstreifen/-leiste 2 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 2 Produkte verfügbar -
Mehr sehen 3 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZU59VT7APZ2
Produktbild ZU59VT7APZ2
-
Produktdatenblatt
Hager Produktdatenblatt ZU59VT7APZ2
Verteilerfeld, univers Z, Höhe 1350mm, 7-reihig, 1-feldig, mit APZ unten
PDF225.09 KB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15.39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6.68 MB -
Produktinformation
univers Z Verteilerfelder
vorbereitet für Reihenklemmen (21DE0246)
URL461.74 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
444.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 MDL/ Stück * -
2
ZU15SVerteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerechtPreis232,60 MDL/ Stück * -
3
ZU26KSVerteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerechtPreis271,60 MDL/ Stück * -
4
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 MDL/ Stück * -
5
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 MDL/ Stück *
Ausschreibungstext
Verteilerfeld, univers Z, Höhe 1350mm, 7-reihig, 1-feldig, mit APZ unten
Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z nach DIN VDE 0603-1 bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Höhe: 1350 mm
Breite: 250 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 7
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU59VT7APZ2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
K240AE

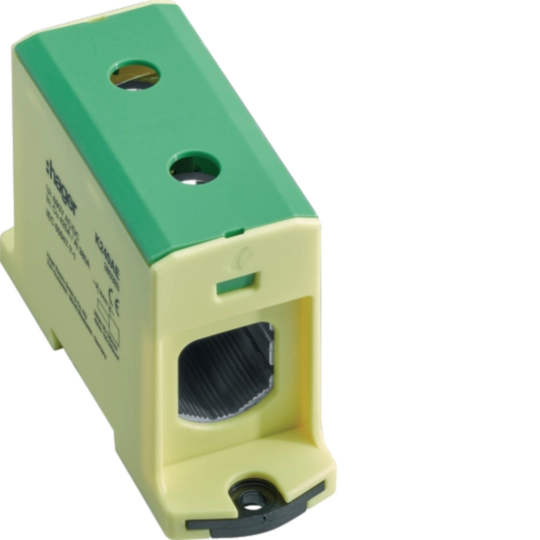

Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
72,00 MDL / Stück* -
K240AN
Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
72,00 MDL / Stück* -
K150AE
Anschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
47,20 MDL / Stück* -
K150AN
Anschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
47,20 MDL / Stück* -
K50AE
Anschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², grün gelb
14,20 MDL / Stück* -
K50AL
Anschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², grau
14,20 MDL / Stück* -
K50AN
Anschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², blau
14,20 MDL / Stück*
