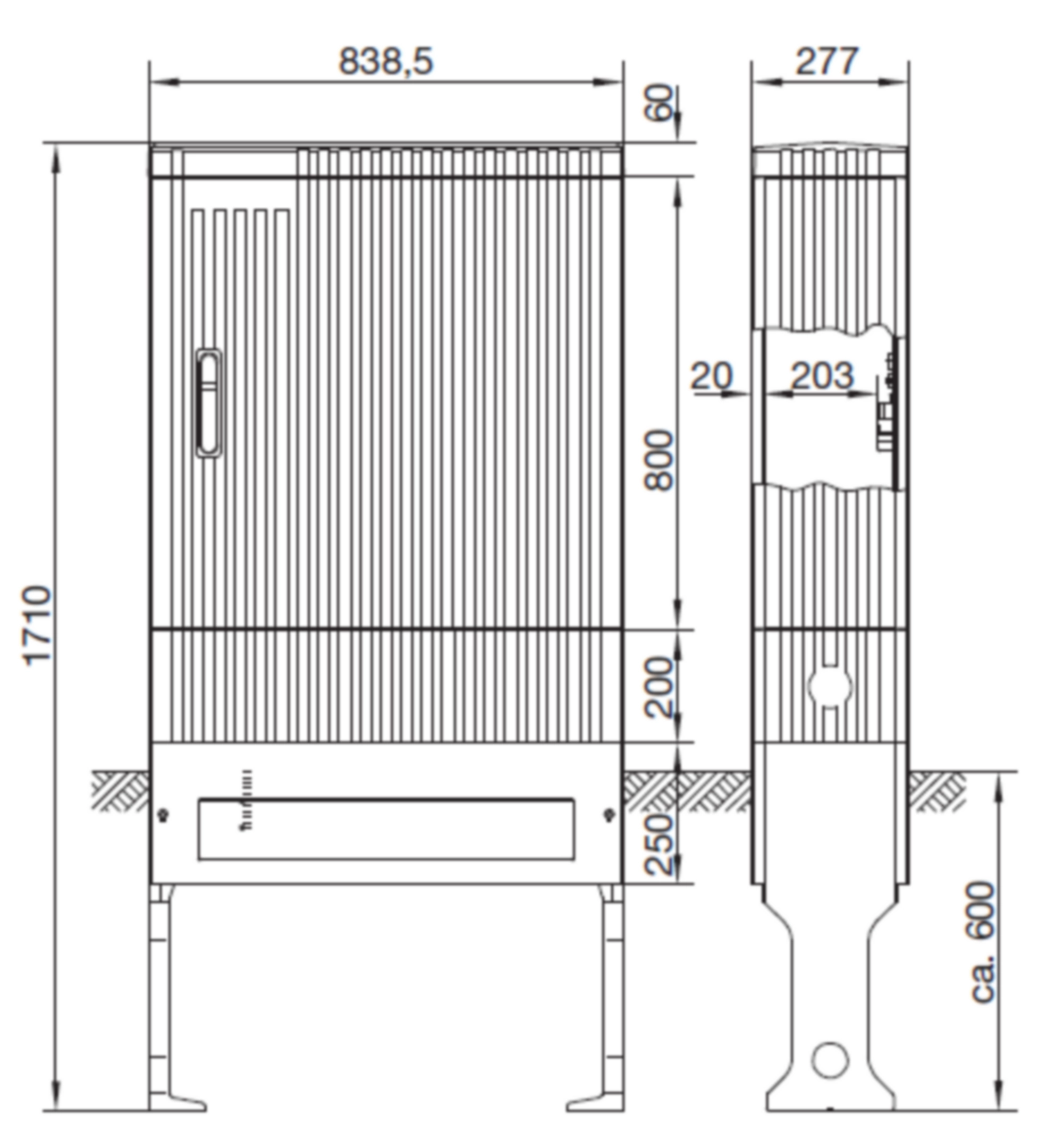

Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm ZAL177
EAN
3250611070665
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
1.472,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

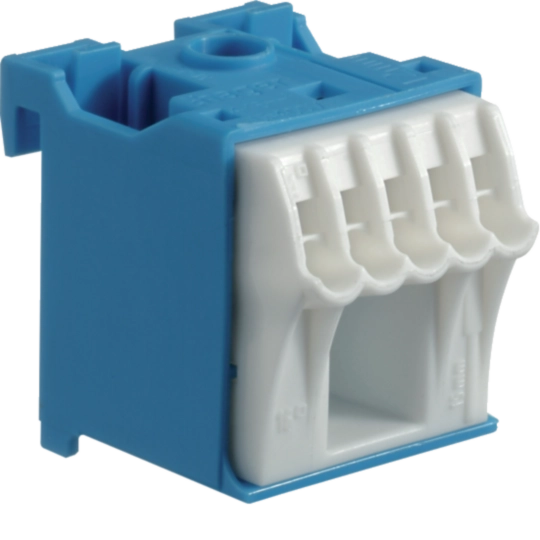

Quick-Connect Klemme 5 Produkte verfügbar -

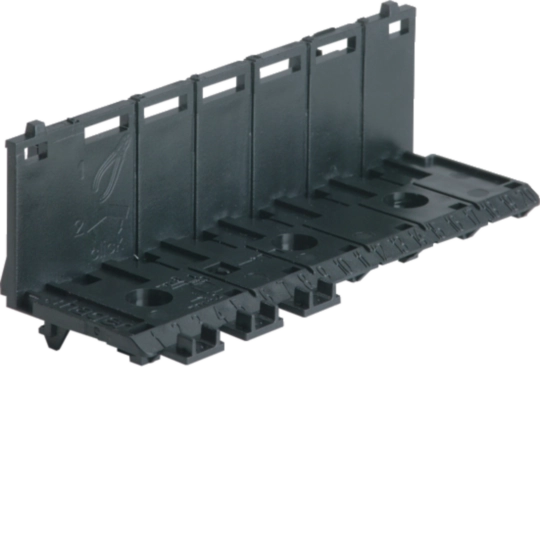

Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -

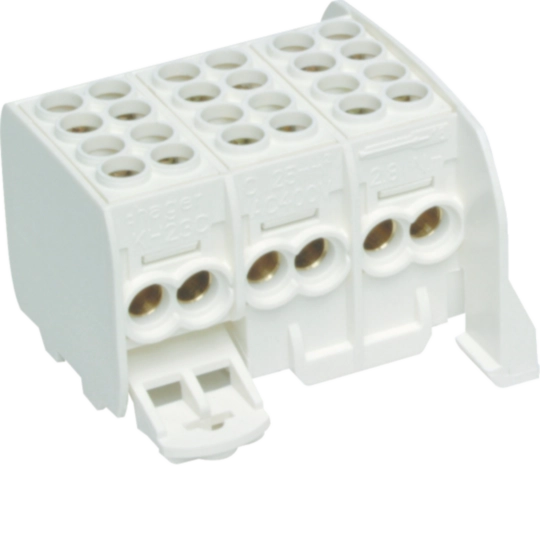

Hauptleitungsklemme 3 Produkte verfügbar -
Internes Montagezubehör 2 Produkte verfügbar -

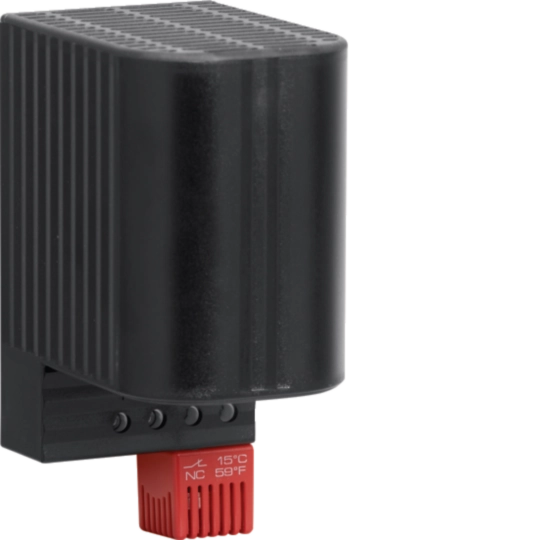

Zubehör 3 Produkte verfügbar -
Mehr sehen 7 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZAL177
Produktbild ZAL177
-
Produktdatenblatt
Hager Produktdatenblatt ZAL177
Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm
PDF186.60 KB -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192.95 KB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150.99 KB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628.68 KB -
Datenblatt
Datenblatt de-DE 2025-07-04
PDF1.56 MB
Datenblatt en-GB 2025-07-04
URL1.63 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444.52 KBKonformitätserklärung en-GB 2025-05-27
215.94 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY50994Profilhalbzylinder, Zubehör, mit 2 SchlüsselnPreis28,30 MDL/ Stück * -
2
ZAY78842Doppelschließung, Zubehör, komplett, ohne ProfilhalbzylinderPreis66,70 MDL/ Stück * -
3
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
4
S35VAbdeckstreifen, univers Z, 1000 mm, ohne MarkierungPreis34,40 MDL/ Stück * -
5
U84TIsolierstücke 2 St. mit Schrauben für isolierter Aufbau von HutschienenPreis10,50 MDL/ Stück *
Ausschreibungstext
Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz, Einbaufelder und Zählerfeld. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1710 mm
Breite: 839 mm
Tiefe: 277 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 3
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL177
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
