Wannen-Oberteil mit Leitungsauslass für Bodenkanal geschlossen BKG500 mit L:0,5m BKG5002W3LA
Das OT Wannen-Oberteil BKG500 mit Leitungsauslass für Bodenkanäle bietet eine geschlossene, estrichbündige Lösung für Innenräume mit trockenen, gepflegten Fußböden. Es ist für Bodenbelagsstärken bis 3 mm einstellbar und ermöglicht eine optionale elektrische Verbindung via Erdungsfedern. Erfüllt die Normen der DIN EN 50085-2-2.
EAN
4012740030892
Marke
Hager
VPE
2 Stück
Preisgruppe
T060
Passende Tools
Preis
172,60 MDL
/ Stück
*
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BKG5002W3LA
Produktbild BKG5002W3LA
-
Produktdatenblatt
Hager Produktdatenblatt BKG5002W3LA
OT Wanne mit Leitungsauslass für Bodenkanal geschlossen BKG500 mit 0,5m Länge
PDF144.29 KB -
Montageanleitung
Montageanleitung de-DE, de-AT 2019-03-01
PDF35.49 MB
Montageanleitung en-GB 2019-03-01
PDF35.49 MB -
Broschüre
Führend im Boden
Bodenkanäle tehalit BKG und BKB: flexible Planung, einfache Montage (23DE0157)
PDF11.84 MB
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12.39 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF Dateien International 2023-09-26
STP4.71 KB -
STEP Dateien
STEP Dateien International 2023-09-26
PDF178.24 KB -

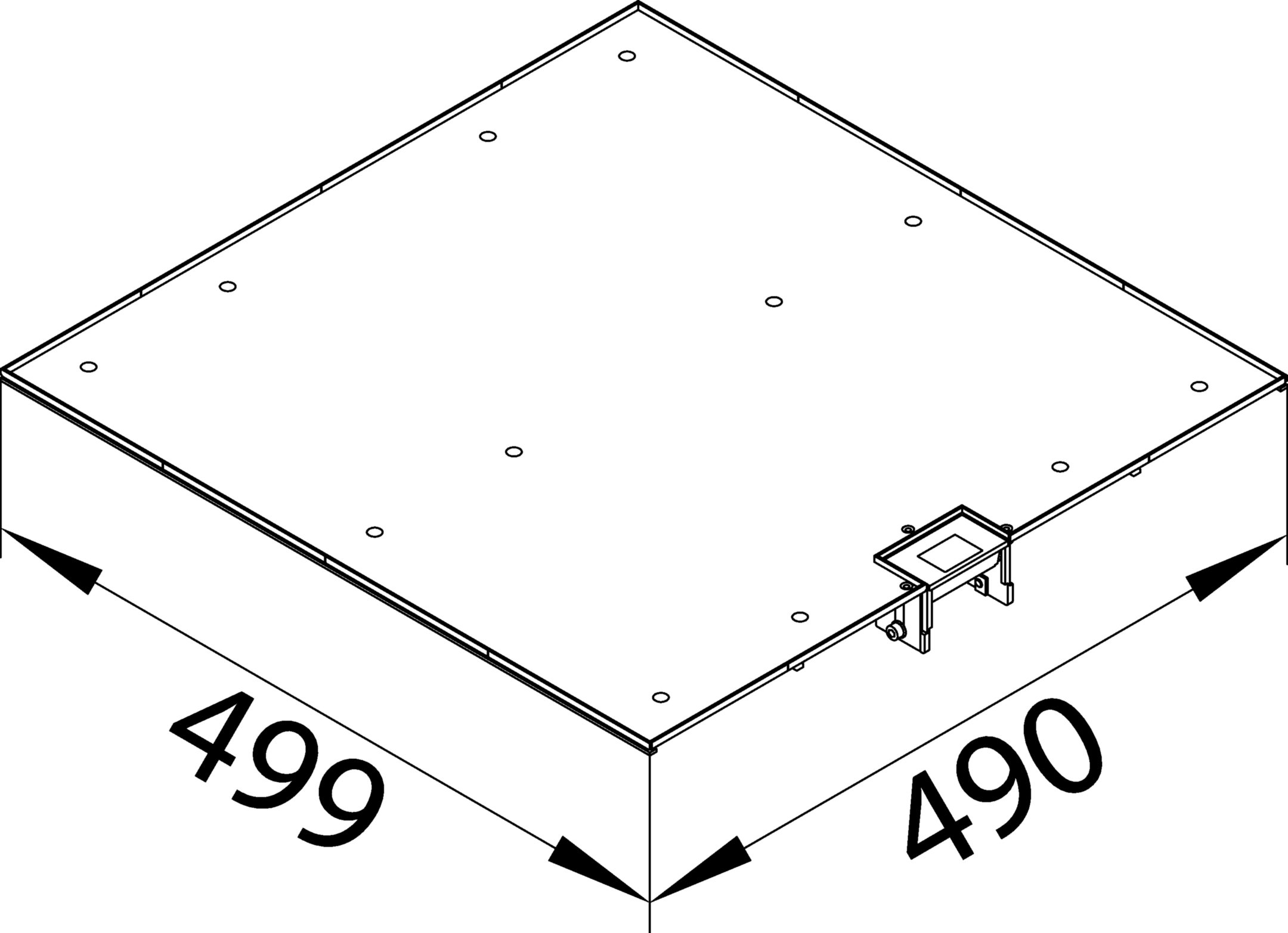

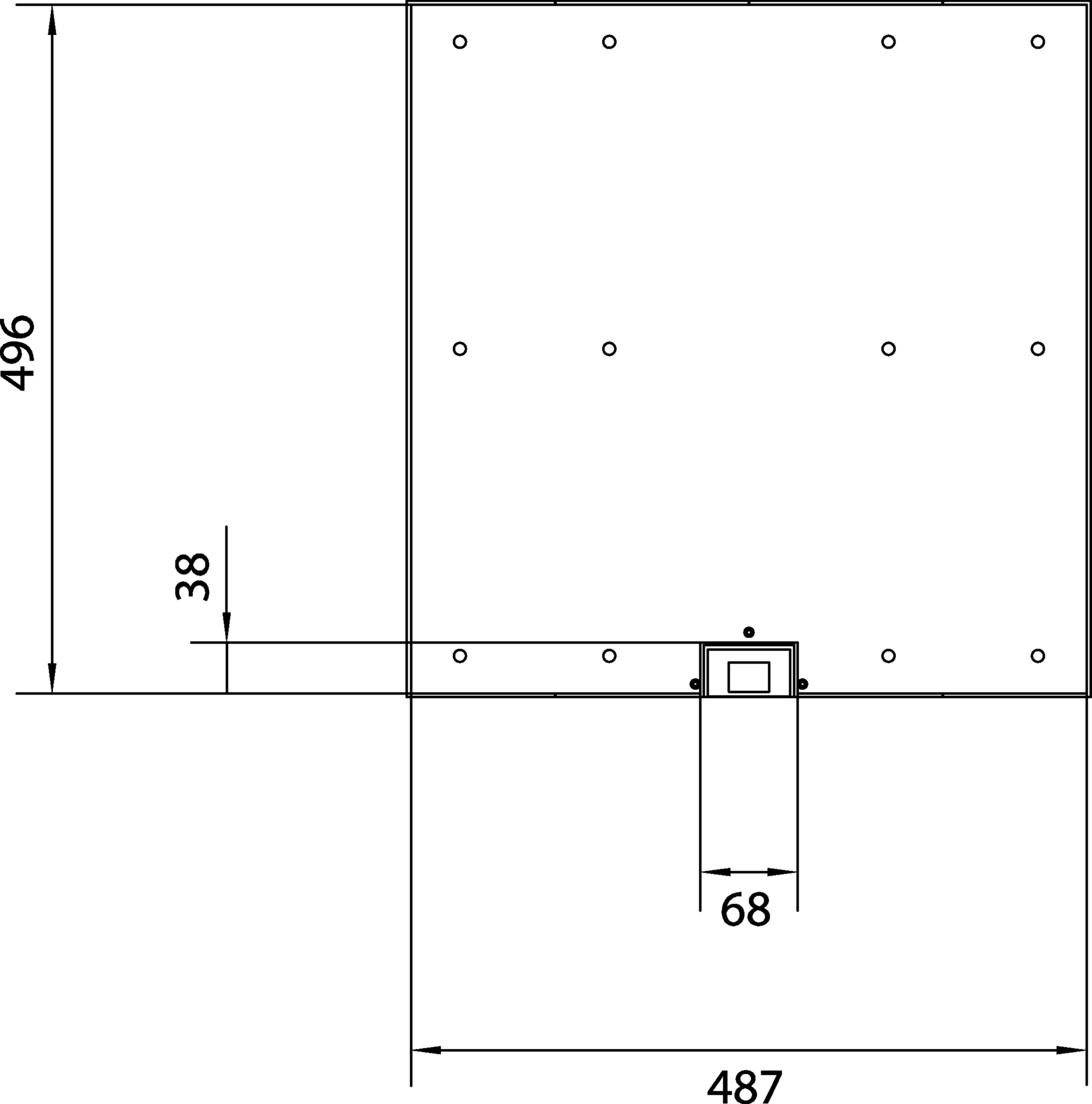

Produkt Zeichnung
Product Drawing International 2023-09-26
PDF32.80 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem (DE, 10-2025)
PDF36.64 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Produktlizenz
Produktlizenz de-CH 2024-03-04
PDF413.66 KB -
Konformitätserklärung
Konformitätserklärung International 2023-09-20
272.71 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 MDL/ Stück *
Ausschreibungstext
OT Wanne mit Leitungsauslass für Bodenkanal geschlossen BKG500 mit 0,5m Länge
Leitungsauslass-Wannen-Oberteil zu Bodenkanal für trockene Räume im Innenbereich mit trockengepflegten Fußböden. Das Oberteil besteht aus einem Oberteilwannenblech und einem vormontierten, stirnseitigen Leitungsauslass. Der Leitungsauslass ist auf die mögliche einzubringende Bodenbelagsstärke von 3 mm einzustellen. Die elektrische Verbindung des Oberteils mit dem Unterteil ist optional über Erdungsfedern umsetzbar. Geprüft nach DIN EN 50085-2-2.
Länge: 499 mm
Breite: 500 mm
Materialstärke: 3 mm
Montageöffnung: Ohne
Anzahl der Montageöffnungen: 0
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Werkstoff: Aluminium
Oberfläche: Verzinkt
Halogenfrei: Ja
Fabrikat : Hager oder gleichwertig
Artikel : BKG5002W3LA
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
