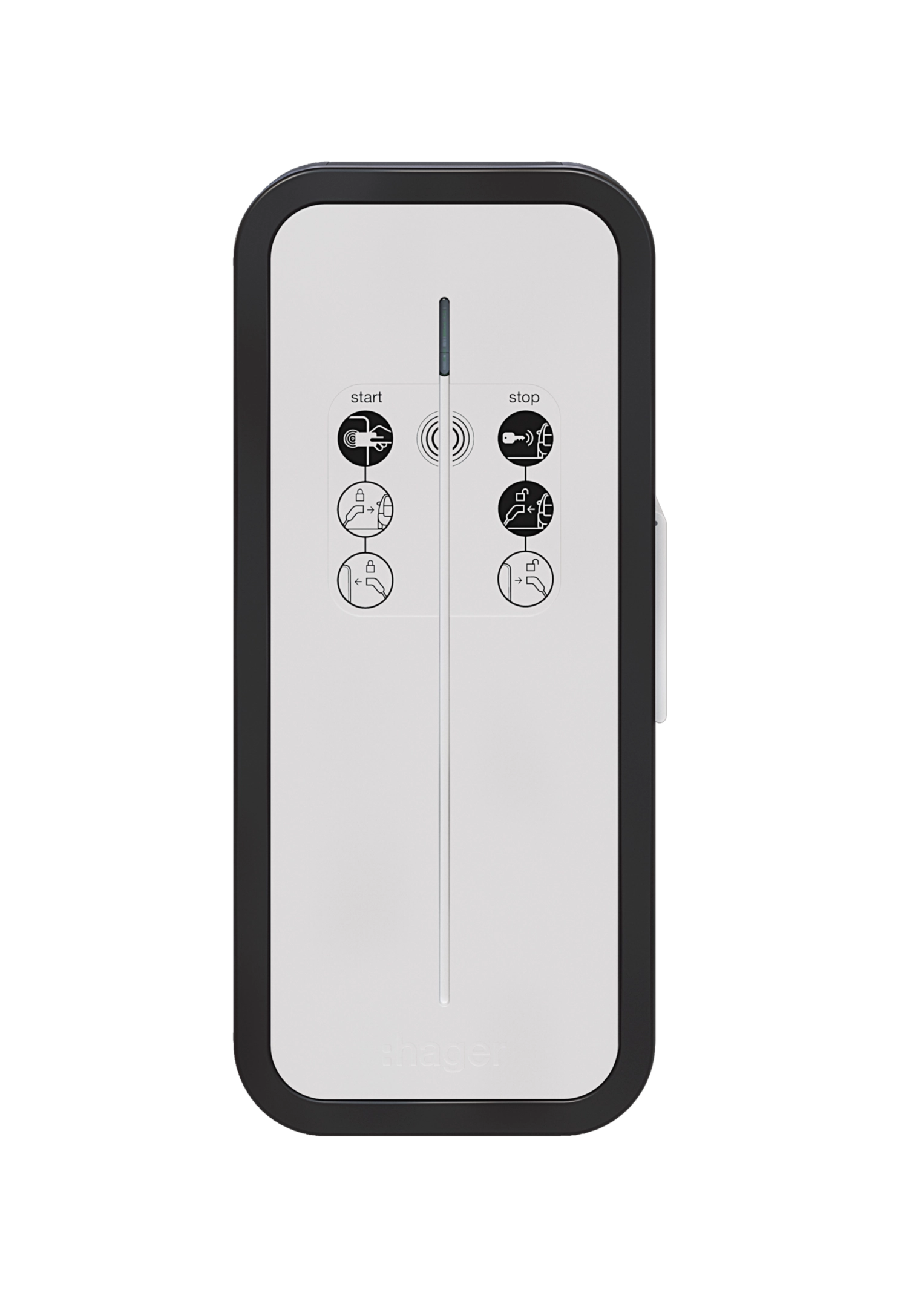

witty solar Set mit Energiemanagement Controller flow und Netzzähler XEV1K22T2SEMC
EAN
3250610010242
Marke
Hager
VPE
1 Stück
Preisgruppe
X021
Preis
2.000,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für E-Mobility 7 Produkte verfügbar -
Verteilerschaltuhr digital für Reiheneinbau 2 Produkte verfügbar -
Hilfs-Netzwerkfunktionen 2 Produkte verfügbar -
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 5 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild XEV1K22T2SEMC
Produktbild XEV1K22T2SEMC
-
Produktdatenblatt
Hager Produktdatenblatt XEV1K22T2SEMC
witty solar Set mit Energiemanagement Controller flow und Netzzähler
PDF118.58 KB -
Bedienungsanleitung
Bedienungsanleitung de-DE 2023-05-25
PDF5.69 MB
Bedienungsanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT, sv-SE 2023-02-21
PDF2.73 MB -
Montageanleitung
Installation Instructions Solar charging stations
PDF5.67 MB
Montageanleitung de-DE 2023-09-28
PDF861.23 KB
Montageanleitung en-GB 2023-10-04
PDF868.56 KB
System configuration flow - Home Energy Management System (EN, 2023-07)
Configuration manual for XEM470 - Home Energy Management System flow (EN, 2023-07)
PDF3.39 MB
Systemkonfiguration flow - Home Energy Management System (DE, 2023-07)
Konfigurationsanleitung für XEM470 - Home Energy Management System flow (DE, 2023-07)
PDF4.34 MB -
Produktanhang
Checkliste Ladeinfrastruktur
(23DE0023-04)
PDF322.33 KB -
Flyer
Auf der Sonnenseite der E-Mobilität
Mit dem Energiemanager PV-Überschuss effizient und clever nutzen. (23DE0008-07)
PDF6.38 MB
witty solar
Effiziente E-Mobilität mit selbst erzeugtem PV-Strom (23DE0008-08)
PDF1.41 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
URL17.68 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2025-01-06
573.07 KB
Mehr Downloads
Ausschreibungstext
witty solar Set mit Energiemanagement Controller flow und Netzzähler

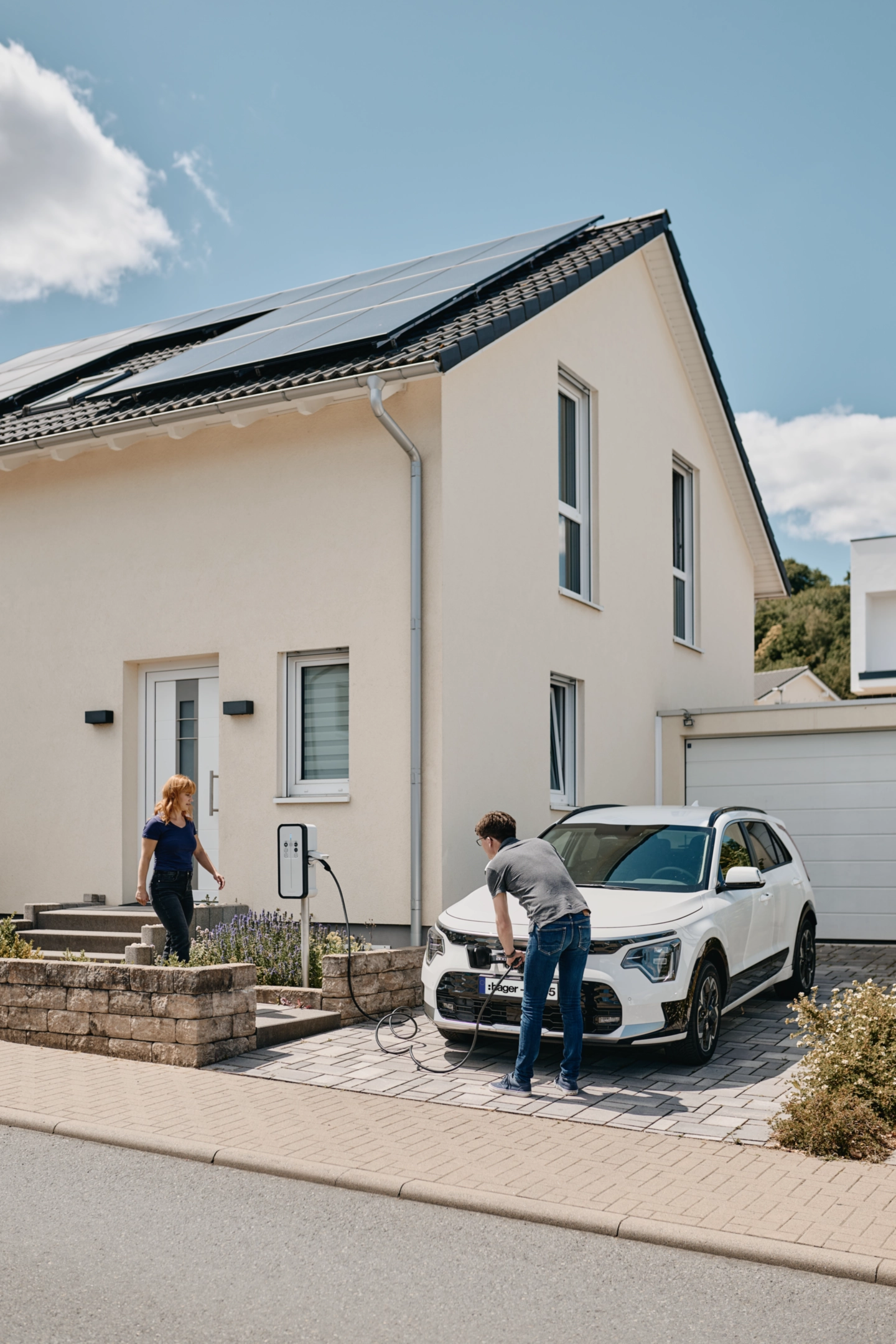

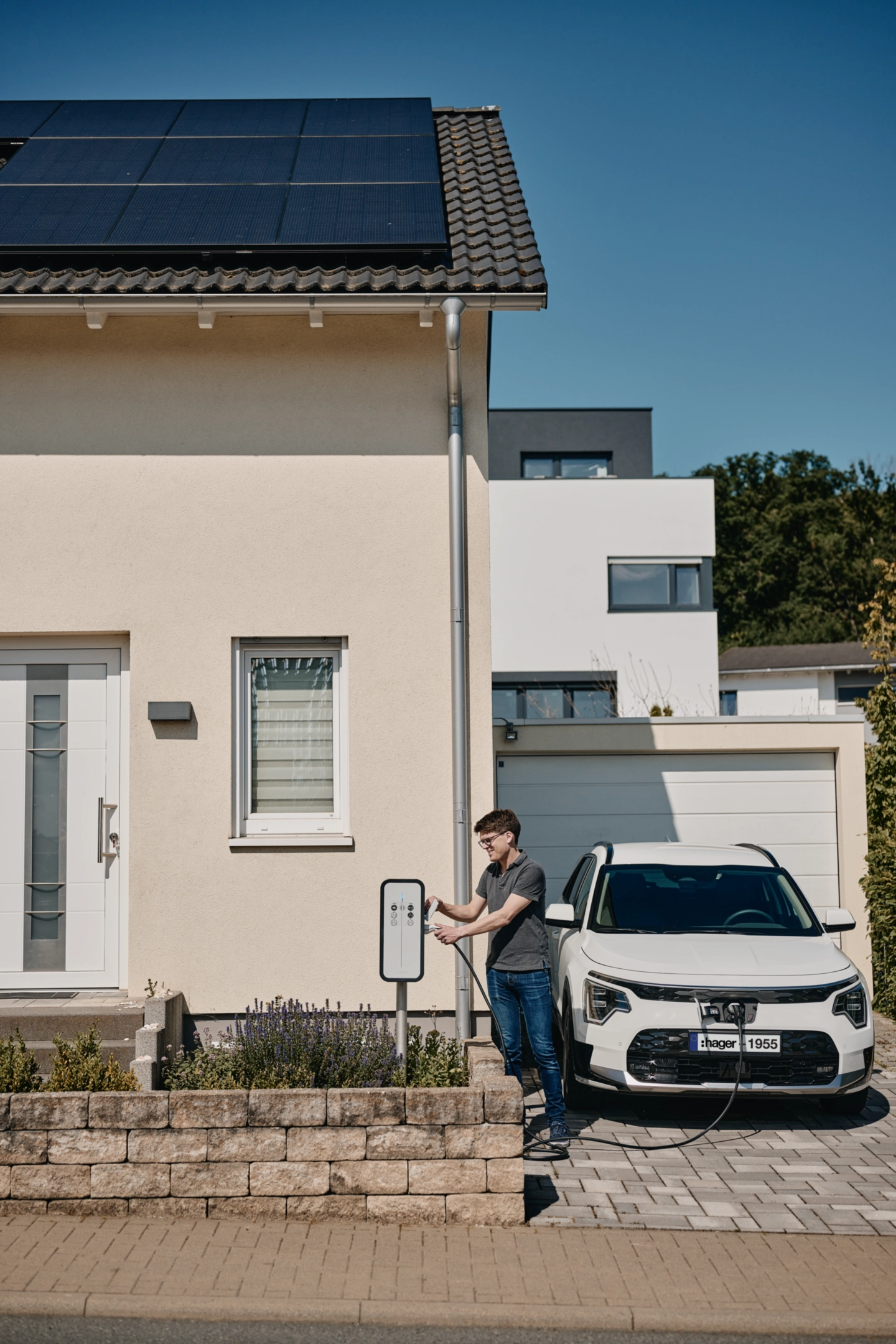

Wallbox Ladestation Set für selbstgenutztes Ein-/Zweifamilienhaus für Photovoltaikanlagen bestehend aus einer Ladestation bis 22 kW, ein Energie Management Controller zur Steuerung des Energiespeichers und der Ladestation sowie ein 3-phasig Direkt-Energiezähler mit Modbus-Anschluss und MID zertifiziert.
Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.

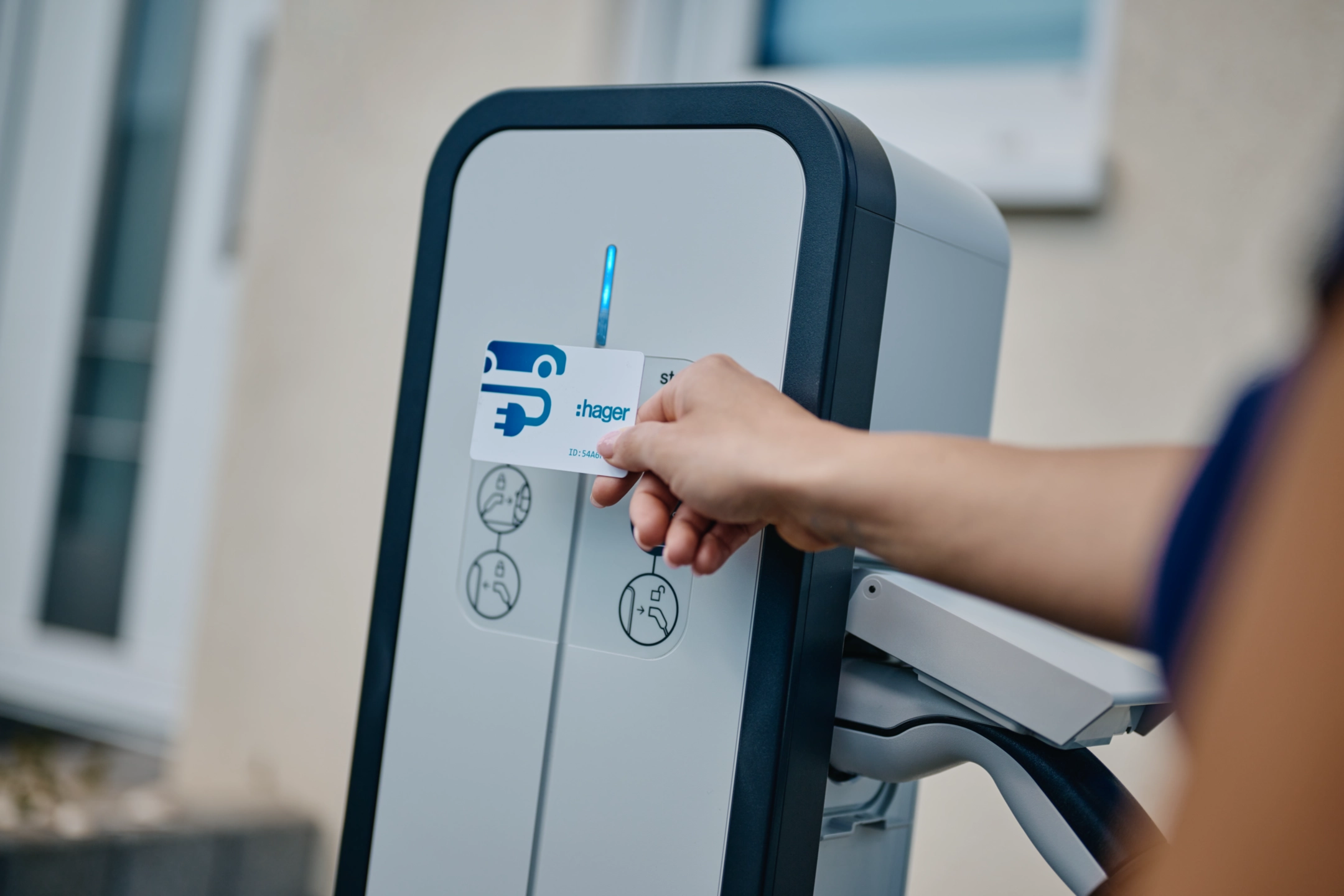

Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor) und LED-Anzeige (Status, Ladestand, Fehler). Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Der Energiemanagement ControllerXEM470 erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackoutschutz), koordiniertes Laden mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lademodi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung). Zusätzlich informiert der Energiemanagement Controller über alle Stromzuflüsse/-verbräuche im Haus.
Der Direkt-Energiezähler (Zweirichtungszähler) mit Modbus-Anschluss ist MID zertifiziert. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120 Ohm) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif 1 und Tarif 2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2S
Höhe: 553,50 mm
Breite: 237 mm
Länge: 549 mm
Tiefe: 173 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV1K22T2SEMC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
