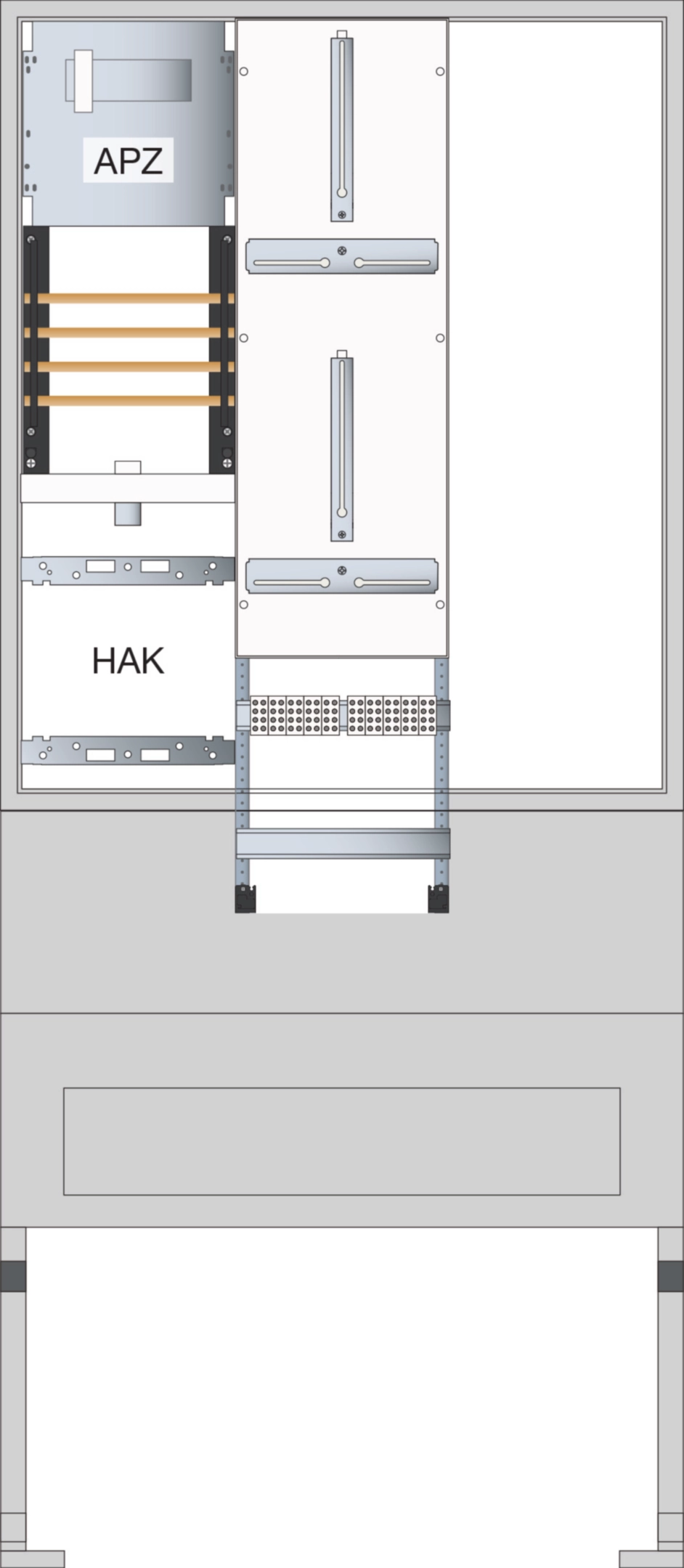

Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 4-pol, Leerfeld, Basis, APZ ZAS207BD24A
EAN
3250611073611
Marke
Hager
VPE
1 Stück
Preisgruppe
H080
Preis
3.062,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

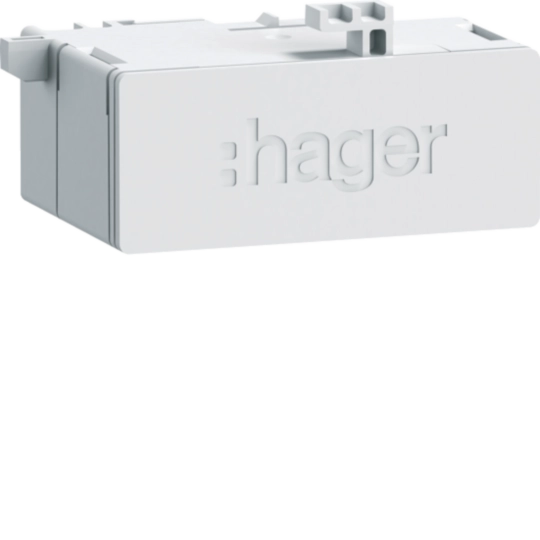

Patchmodul 2 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Modularer Lasttrennschalter 2 Produkte verfügbar -

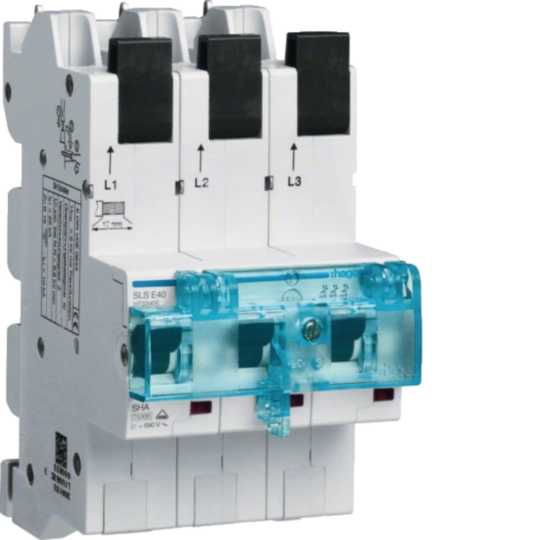

SLS-Schalter 4 Produkte verfügbar -

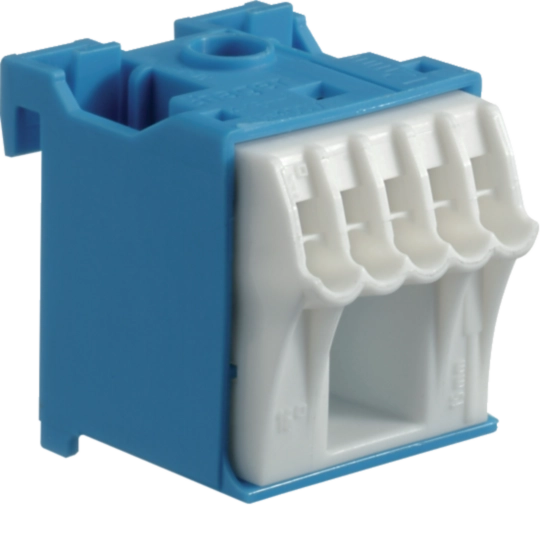

Quick-Connect Klemme 5 Produkte verfügbar -
Mehr sehen 31 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZAS207BD24A
Produktbild ZAS207BD24A
-
Produktdatenblatt
Hager Produktdatenblatt ZAS207BD24A
Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 4-pol, Leerfeld, Basis, APZ
PDF226.25 KB -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192.95 KB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150.99 KB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
URL628.68 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
204.16 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAS131BD45AZähleranschlusschrank,universZ,2 Zählerplätze,3-Punkt,5-pol,Leerfeld,Basis,APZPreis3.810,30 MDL/ Stück * -
2
ZAS132BD65AZähleranschlusschrank,universZ,2 Zählerplätze,3-Punkt,5-pol,2xLeerfeld,Basis,APZPreis4.724,50 MDL/ Stück * -
3
ZAS132BE65AZähleranschlusschrank,universZ,2 Zählerplätze,EHZ,5-pol,2xLeerfeld,Basis,APZPreis4.700,10 MDL/ Stück * -
4
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, BasisPreis2.239,40 MDL/ Stück * -
5
ZAS175BD15Zähleranschlusssäule 175 univers Z, IP44 Schutzklasse II, 1 Zählerplatz, 5-poligPreis2.250,70 MDL/ Stück *
Ausschreibungstext
Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 4-pol, Leerfeld, Basis, APZ
Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 in Verbindung mit der DIN VDE 0603-2-1.
Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.
Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.
Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.
Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 839 mm
Tiefe: 277 mm
Anzahl Felder: 3
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035
Fabrikat : Hager oder gleichwertig
Artikel : ZAS207BD24A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
