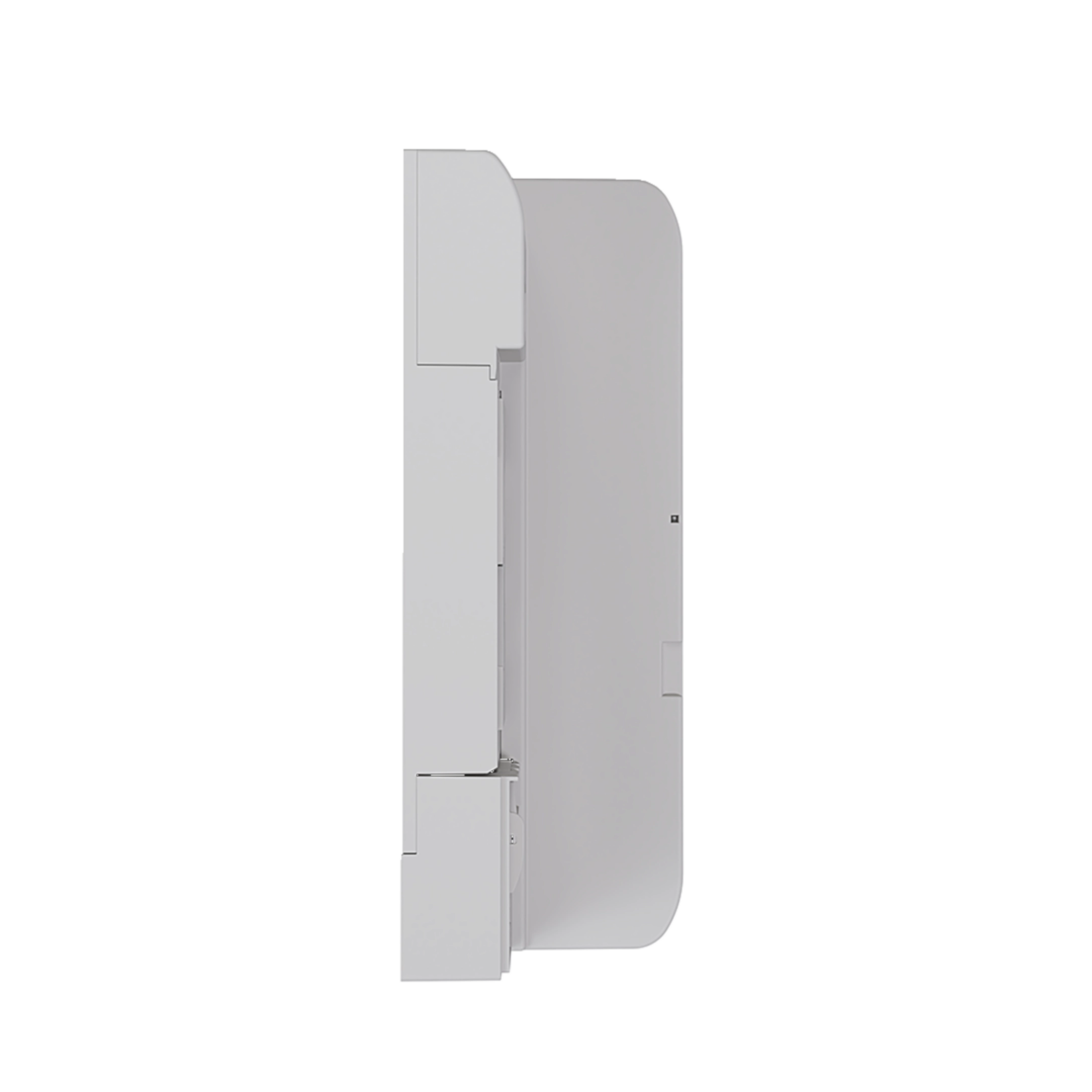

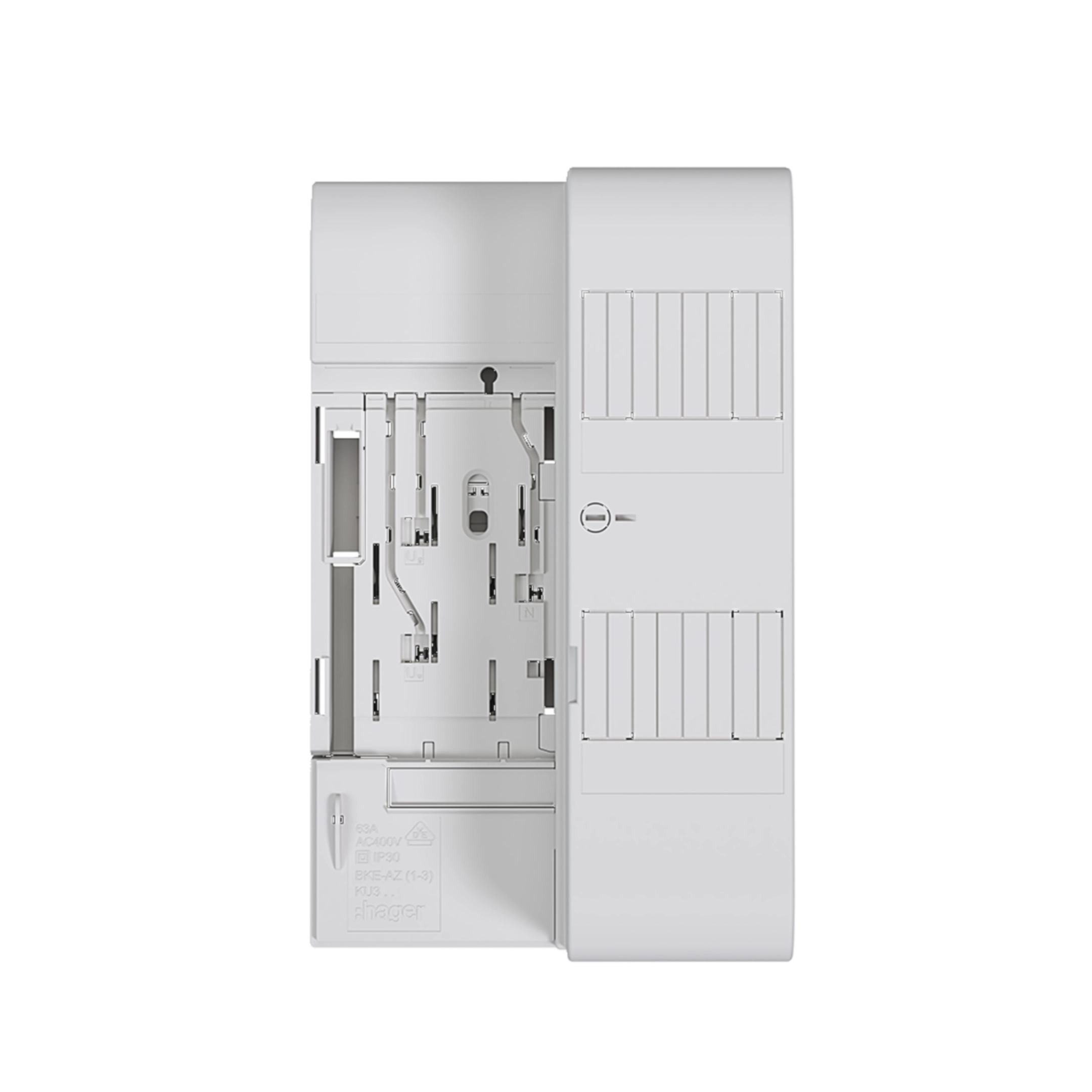

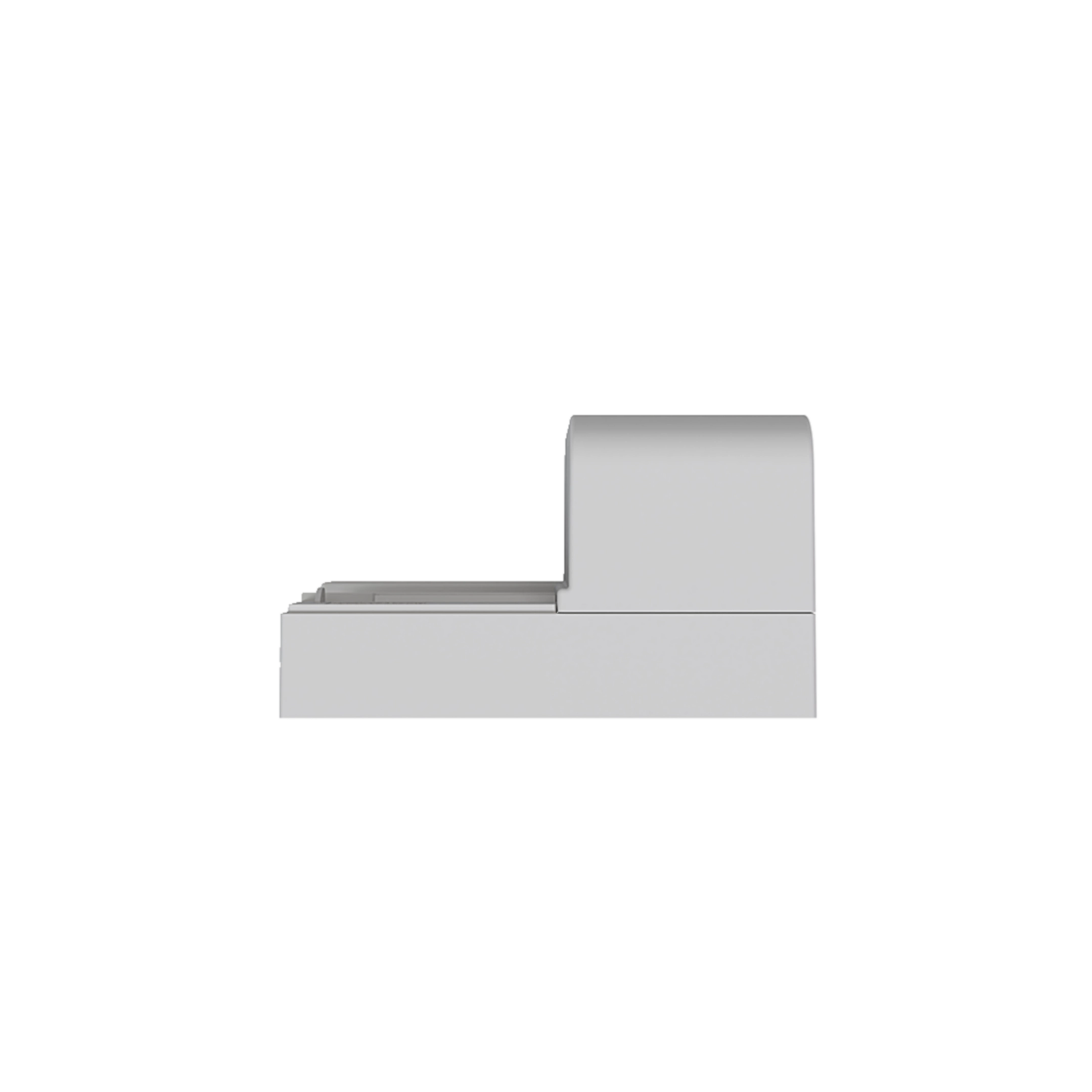

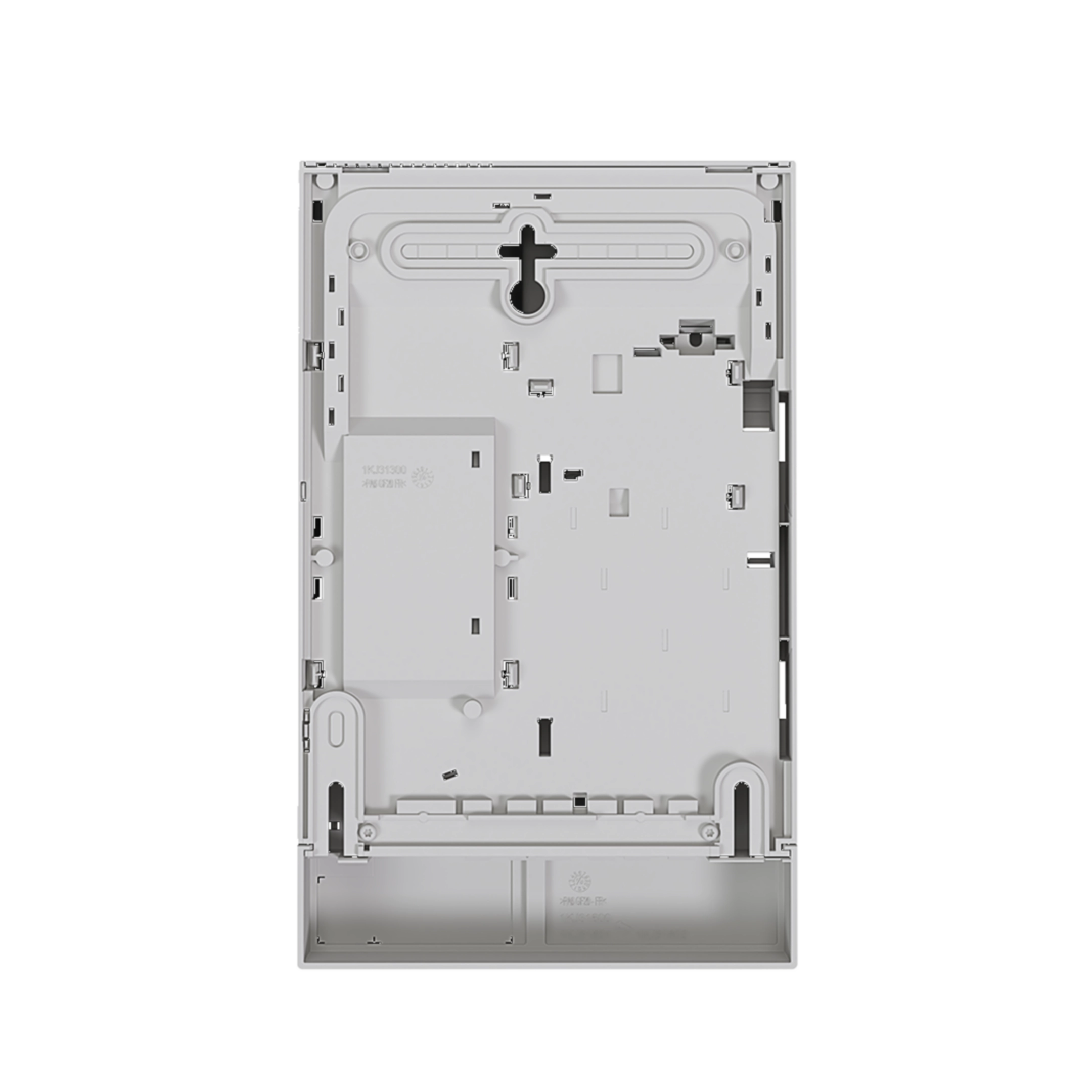

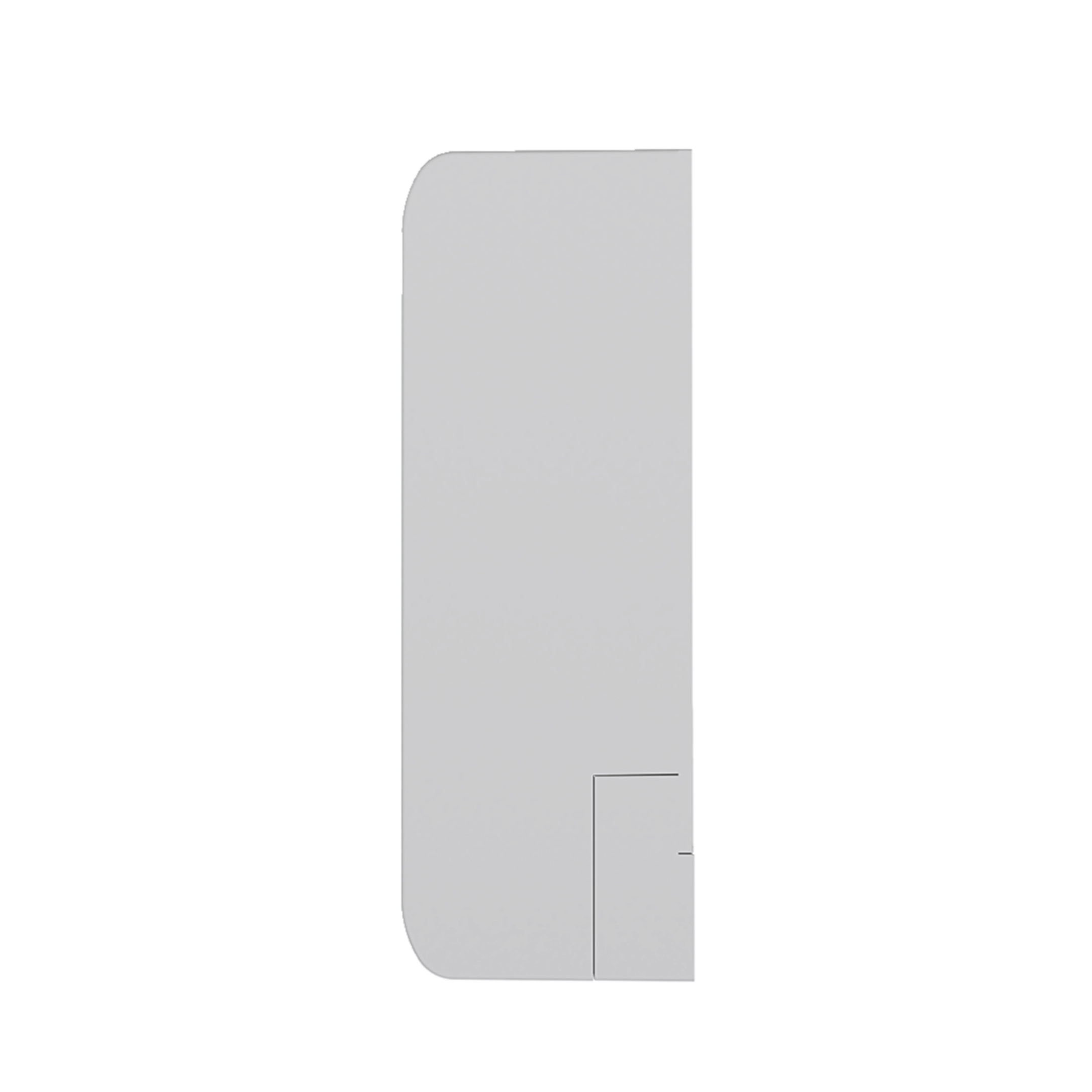

Zählertragplatte BKE-AZ 3-phasig, univers Z, mit RfZ, 4+4 Platzeinheiten KU33AHE
Die Zählertragplatte BKE-AZ ist für 3-phasige Anwendungen geeignet, ist universell zur Aufnahme eines elektronischen Haushaltszählers (eHZ) einsetzbar, und bietet 8 Platzeinheiten (4+4). Ausgestattet mit einer eHz-Anschlusskassette und einem eHz-Adapter, ermöglicht sie eine effiziente und modulare Installation in Energieverteilungssystemen. Ideal für modernisierte und neue Energieinfrastrukturen.
EAN
3250613805012
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
166,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

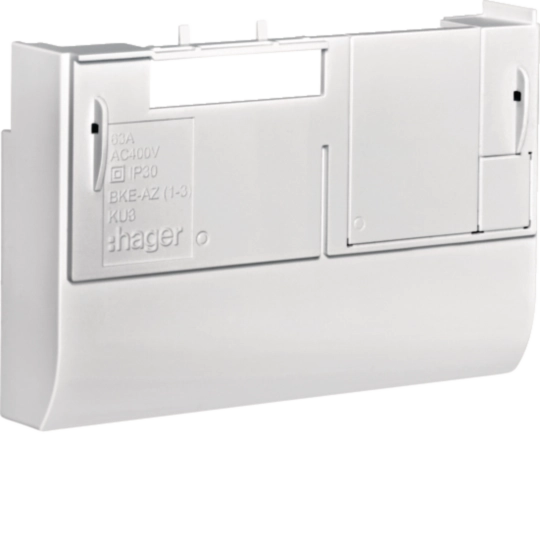

eHz-Anschlusskassette und -Adapter 7 Produkte verfügbar -

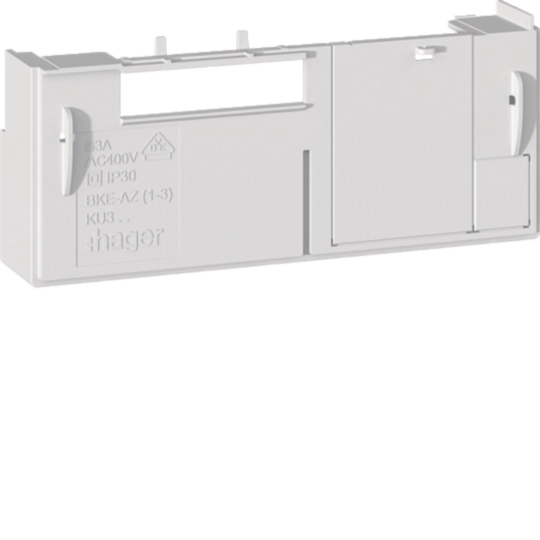

Zählerfeld 2 Produkte verfügbar -

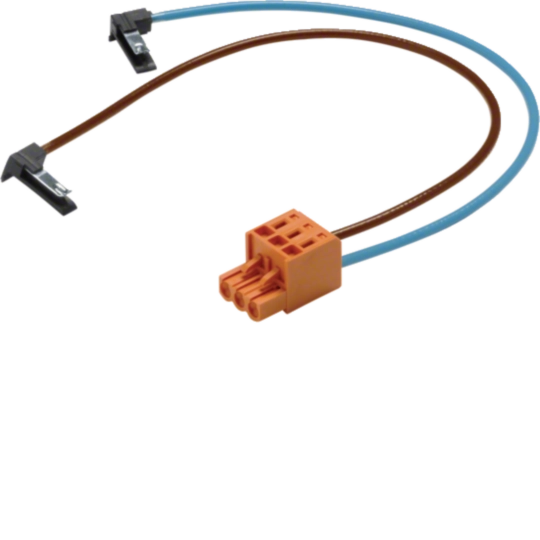

Energiekabel < 1 kV, für ortsveränderlichen Einsatz 21 Produkte verfügbar -

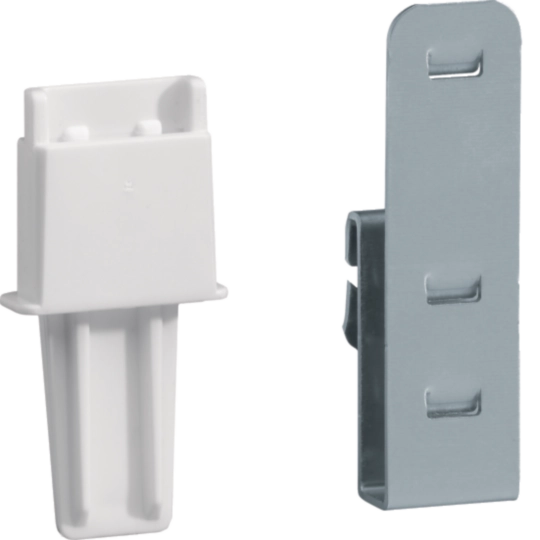

Kabelrückhalteklammer 3 Produkte verfügbar -

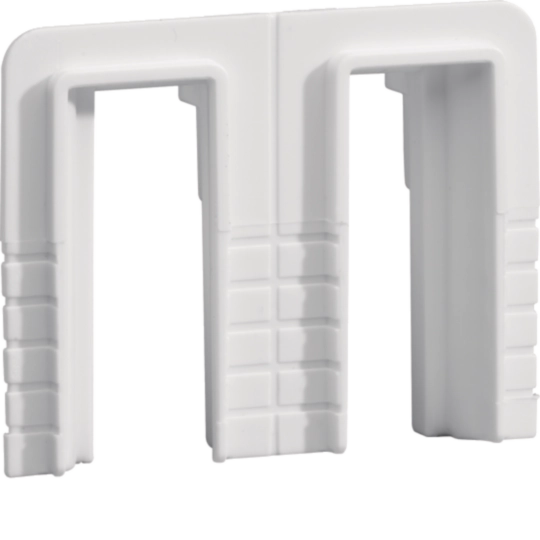

Endstück 3 Produkte verfügbar -
Mehr sehen 13 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild KU33AHE
Produktbild KU33AHE
-
Produktdatenblatt
Hager Produktdatenblatt KU33AHE
BKE-AZ 3-phasig, universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 1
PDF99.18 KB -
Montageanleitung
Montageanleitung KU3... BKE-AZ
Montageanleitung International 2020-01-01
PDF6.42 MB
Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)
Montageanleitung de-DE 2018-05-18
PDF6.68 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6.68 MB -
Produktinformation
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
URL256.32 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KJ37ZPlombierhaube,univers Z, für alle KJ31..Preis33,70 MDL/ Stück * -
2
Y891FAbgangskabelbaum,univers Z, 16mm²,5P,L1,L2,L3,N,PE, 1300,1300,1300,1200,1300,H/HPreis95,90 MDL/ Stück * -
3
KJ31Z4Steckerstifte,universZ, für Zählersteckklemme 100 A, 7 Stück, starrPreis40,80 MDL/ Stück * -
4
Y87IZugangskabelbaum, univers Z, 16 mm², 4P., L1,2,3 N=375, 375, 375, 425, H/SPreis46,40 MDL/ Stück * -
5
Y87HZugangskabelbaum, univers Z, 10 mm², 4P., L1,2,3 N=500, 500, 500, 675, H/HPreis24,70 MDL/ Stück *
Ausschreibungstext
BKE-AZ 3-phasig, universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 1
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 290 mm
Breite: 178 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33AHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
