Zählertragplatte BKE-AZ 3-phasig, univers Z, mit RfZ, 5+10 Platzeinheiten KU33BHE
Die Zählertragplatte BKE-AZ ist für 3-phasige Anschlüsse konzipiert und unterstützt universelle Anwendungen, zur Aufnahme eines elektronischen Haushaltszählers (eHZ). Ausgestattet mit Reserveflächemit 5+10 Platzeinheiten. Ideal für die Integration von eHz-Zähler. Gewährleistet hohe Kompatibilität und Flexibilität in der Energieverteilung.
EAN
3250613805128
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Preis
185,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

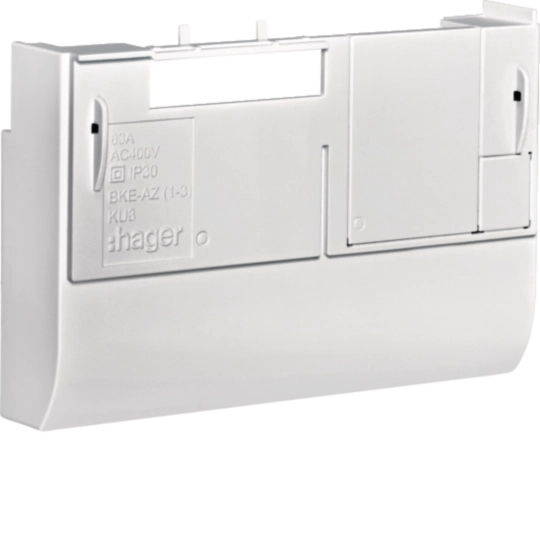

eHz-Anschlusskassette und -Adapter 7 Produkte verfügbar -
Zählerfeld 2 Produkte verfügbar -

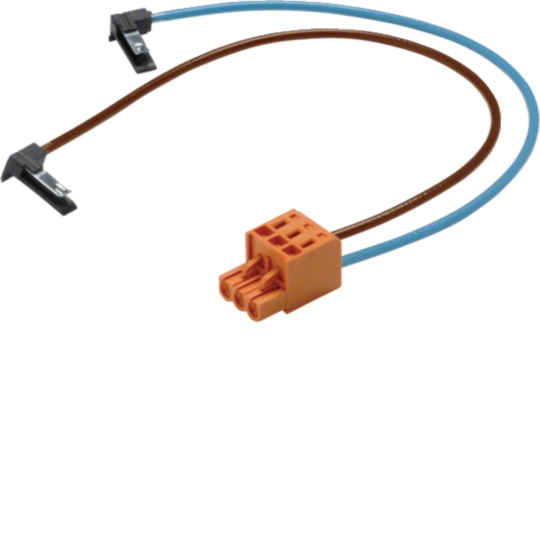

Energiekabel < 1 kV, für ortsveränderlichen Einsatz 21 Produkte verfügbar -

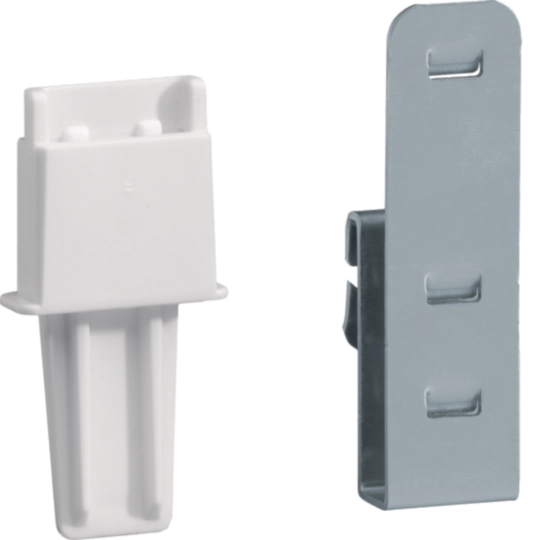

Kabelrückhalteklammer 3 Produkte verfügbar -

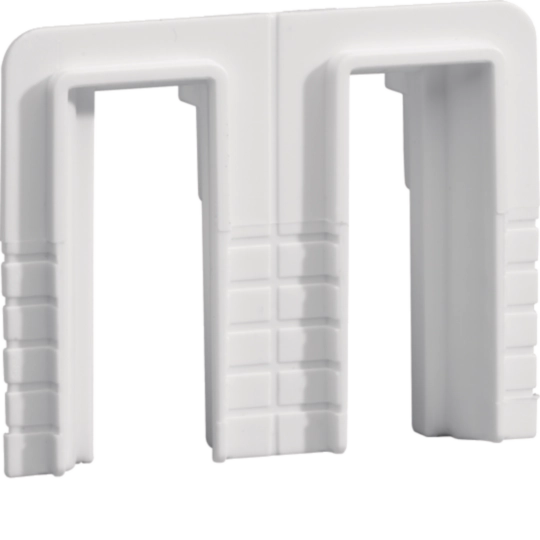

Endstück 3 Produkte verfügbar -
Mehr sehen 13 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild KU33BHE
Produktbild KU33BHE
-
Produktdatenblatt
Hager Produktdatenblatt KU33BHE
BKE-AZ 3-phasig,universZ,mit RfZ,5+10 Platzeinheiten,kl. Klemmendeckel,VPE = 1
PDF93.66 KB -
Montageanleitung
78664_MOA_BKE_6LE001954C_7KA
Montageanleitung International 2022-10-07
PDF13.79 MB
Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)
Montageanleitung de-DE 2018-05-18
PDF6.68 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6.68 MB -
Produktinformation
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
URL256.32 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
6.34 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KJ37ZPlombierhaube,univers Z, für alle KJ31..Preis33,70 MDL/ Stück * -
2
Y891FAbgangskabelbaum,univers Z, 16mm²,5P,L1,L2,L3,N,PE, 1300,1300,1300,1200,1300,H/HPreis95,90 MDL/ Stück * -
3
KJ31Z4Steckerstifte,universZ, für Zählersteckklemme 100 A, 7 Stück, starrPreis40,80 MDL/ Stück * -
4
Y87IZugangskabelbaum, univers Z, 16 mm², 4P., L1,2,3 N=375, 375, 375, 425, H/SPreis46,40 MDL/ Stück * -
5
Y87HZugangskabelbaum, univers Z, 10 mm², 4P., L1,2,3 N=500, 500, 500, 675, H/HPreis24,70 MDL/ Stück *
Ausschreibungstext
BKE-AZ 3-phasig,universZ,mit RfZ,5+10 Platzeinheiten,kl. Klemmendeckel,VPE = 1
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 355 mm
Breite: 195 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33BHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
KU3XZSK
Zubehör KU33…universZ, gr. Klemmendeckel, BKE mit Zählersteckklemme, VPE = 1
22,90 MDL / Stück* -
KU3XO
Zubehör KU33…universZ, Deckel, oben, plombierbar für Stecker OKK, VPE=1 Stück
17,20 MDL / Stück* -
KU3XAHE
Zubehör KU33…universZ, RfZ 4+4 PLE, Abdeckung, VPE=1 Stück
37,50 MDL / Stück* -
KU3XBHE
Zubehör KU33…universZ, RfZ 5+10 PLE, Abdeckung, VPE=1 Stück
57,00 MDL / Stück* -
KU40XXE
Blindplatte für BKE, univers Z, für BKE aller Hersteller, 1 Stück
19,90 MDL / Stück* -
KU40XXZ
Blindplatte für BKE, universZ, für BKE aller Hersteller, 10 Stück
197,90 MDL / Stück*
